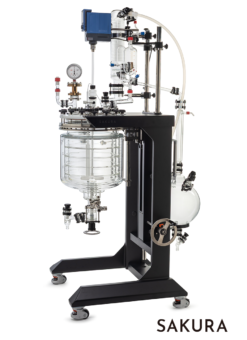

SAKURA
反応装置 プラントタイプ – 手動昇降式-
重い容器の昇降をよりスムーズに
操作性を高めた新しいスタンダード
反応操作に必要なパーツを組み合わせたプラントサイズ（容器容量 10L、20L、30L）の反応装置です。AGI独自開発の媒体バッフル付反応容器を用いることにより、熱交換率を向上させることができます。
「SAKURA」は、操作性・安全性に優れ、より快適な実験操作を実現しました。
特徴
操作・洗浄が容易な昇降機構
ハンドルで軽々と容器を昇降することができます。
容器を手前や奥に動かすことも可能で、洗浄にかかる手間を省きます。
多様な容器形状で様々な実験に対応
-
媒体バッフル付 三重管
-
媒体バッフル付 二重管
-
二重管
早く正確な温度コントロール
AGIのガラス製媒体バッフルは媒体のショートパスを防ぎます。
ジャケット内の熱のばらつきを防ぎ、均一かつ効率的な温度制御を実現します。

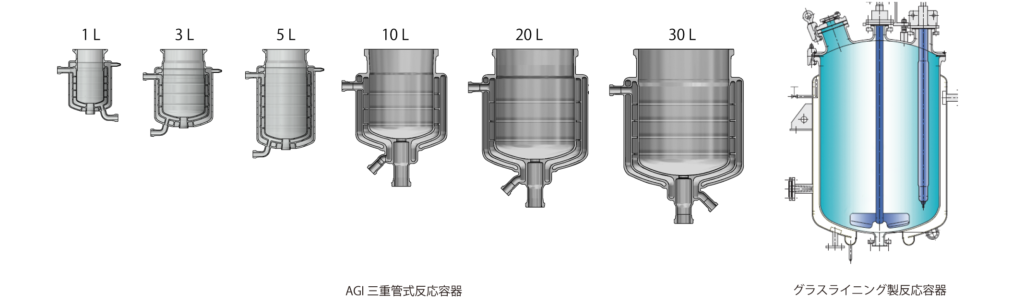

スケールアップに適した実機と相似形容器
AGIの反応容器はスケールアップを前提として設計されています。
そのため、反応槽の縦横比や底面の形状など、グラスライニング反応釜の相似形となっており、実機とほぼ同様の状況で内部観察・データ収集を行うことが可能です。
| AGIの三重管反応容器 | 他製品 | |
| 反応槽の内径：高さ | 1：1 ～ 1：1.5 | 1：1 ～ 1：2.5 |
| 底面形状 | 一般的なグラスライニング反応釜の相似形（10％鏡板） | 半球形鏡板・その他 |
最小限のデッドスペース
フラッシュ弁により容器底部デッドスペースを最小化し、サンプルを無駄にしない液溜りの最少化を実現。
多彩なポート構成
全て40Aの多目的ポートです。使いやすいように圧力計や温度センサーの位置を自由に変更することができます。
選択可能な撹拌羽根
PTFE製の撹拌羽根※を標準の3種類から選択いただけます。
ご要望に合わせて、形状や材質を変更して、特注の撹拌羽根を製作することも可能です。
※材質：SUS+PTFEコーティング
-
HB翼
-
ピッチドパドルタイプ
-
三枚後退翼タイプ
-
アンカータイプ
ベントバルブ・ドレンバルブ
面倒な熱媒・冷媒の排出作業を素早く簡単に行うことができます。
リリーフ弁

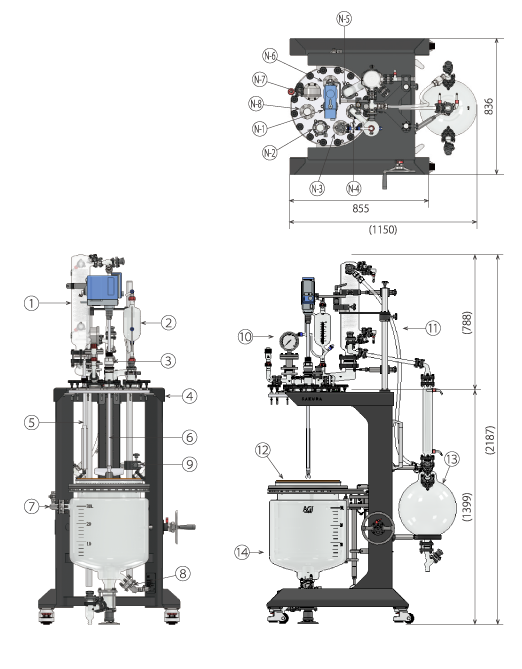

仕様
| 部品 | ポート構成 | ||
| ① | 還流器付 コンデンサー | N-1 | 撹拌口 |
| ② | 滴下ロート | N-2 | 投入口 |
| ③ | 撹拌シール | N-3 | パージ口 |
| ④ | 昇降式架台 | N-4 | 滴下口 |
| ⑤ | 温度センサー付 ロッドバッフル | N-5 | コンデンサー 口 |
| ⑥ | 撹拌羽根 | N-6 | 温度計口 |
| ⑦ | 媒体アダプター (出口) | N-7 | 圧力計口 |
| ⑧ | 媒体アダプター (入口) | N-8 | 予備口 |
| ⑨ | 圧力計ユニット | ||
| ⑩ | PFAチューブ | ||
| ⑪ | Oリング入ガスケット | ||
| ⑫ | 受器 | ||
| ⑬ | 反応容器 | ||
-
反応槽容量：30L
| 反応槽容量 | 10 L、20 L、30 L |
| 反応容器種類 | 二重管式、三重管式 ※三重管式は媒体バッフル付のみとなります |
| 反応槽内許容運転圧力 | Full Vacuum ～ 常圧 |
| 媒体槽内許容運転圧力 | Full Vacuum ～ +0.05 MPa G (+0.5 bar G) |
| 許容温度 | -90°C ～ +230°C |
| ΔT | 110°C (二重管式)、 60°C (三重管式) |
・許容運転温度は付帯設備などの諸条件によります。
・こちらの製品に撹拌機、恒温槽、熱媒ホースは含みません。
オプション
-

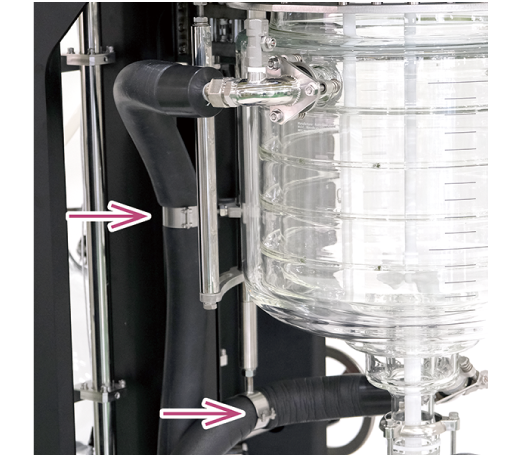

ホースサポート
ホースサポートが熱媒ホースを支えることで、ガラスジャケット出入口にかかる荷重を軽減し、ガラスの破損を防ぎます。
-
熱媒ホース
柔軟性と断熱性を両立。ドラフトチャンバーなどの限られたスペースでの設置を容易にします。（使用温度：-90 ～ +250℃）
-
ギアードモーター（防爆仕様）
高トルクでの撹拌に対応します。
-
保護カバー
撹拌モーター用の保護カバー
-
温度センサー付フラッシュバルブ
容器の底面から内容物の温度を測ることができます。（写真は防爆タイプです）
反応装置 -固定式-
必要最小限の機能に絞り、固定式架台を採用した仕様です。
| 反応槽容量 | 10 L、20 L、30 L |
| 反応容器種類 | 二重管式、三重管式 ※三重管式は媒体バッフル付のみとなります |
| 反応槽内許容運転圧力 | Full Vacuum ～ 常圧 |
| 反応槽内許容運転圧力 | Full Vacuum ～ +0.05 MPa G (+0.5 bar G) |
| 許容温度 | -90°C ～ +230°C |
| ΔT | 110°C (二重管式)、 60°C (三重管式) |
※固定式には、留出ラインおよび受器は付属しておりません。
特注製品（Gold Label）
ご希望の仕様に合わせてカスタマイズ可能です。
-
