パイロットリアクターコントローラー
Pilot Reactor Controller
リアクター制御の新たなパートナー
AGIのパイロットリアクターコントローラー（PRC）は、幅広い反応装置に対応できるリアクター制御装置で、1つの画面から循環恒温槽や撹拌機など複数の機器を監視・制御することが可能です。
特徴
-
幅広い反応装置に対応
様々な機器を接続でき、幅広い反応装置を制御可能
-
簡単操作
誰でも簡単に操作できる、モジュール設計のターンキーソリューション
-
作業時間の短縮
簡単な端末操作で接続機器の設定とプロセスの複製が可能
-
シンプルかつ高い拡張性
モジュール設計により、プロセスに合わせてシステムの拡張が可能
-
包括的な データ保存
接続機器のデータは包括的に保存されるため、データ分析が容易
HubとDAQからなるモジュールシステム
PRCのモジュール設計は、すばやく任意の反応装置に取り付けることができるターンキーソリューションを提供します。接続機器は直感的なノーコードソフトウェアで可視化され、リアルタイムでプロセスを監視・制御できます。
-
PRCの頭脳「Hub」
第４次産業革命（Industry 4.0）がここに
PRCは、産業用機器の国際標準通信規格「OPC UA」をプラットフォームに採用し、安全で信頼性の高いデータ通信を可能にしています。既設の設備や新規装置・機器と統合することで、反応装置のポテンシャルを最大限に引き出すことができます。
-
拡張性が高い「DAQ」
多様な機器との接続性
PRCは幅広いメーカーの反応装置に対応し、循環恒温槽・撹拌機・各種センサー・ポンプなど様々な機器と接続できます。また、HubとDAQはコンパクトなモジュール設計のため、研究室や工場などのレイアウトに合わせた柔軟な設置が可能です。複雑な多段階プロセスでも、パラメーターとスタンバイ設定をソフトウェアに入力することで、自動制御※が可能です。
※自動制御は2024年夏に追加予定
簡単接続、簡単操作
機器はDAQを介して容易に接続され、ドラッグ&ドロップなどのソフトウェア操作で簡単に設定・制御が行えます。接続機器の設定値や測定値などのデータは、数値とグラフで操作画面にリアルタイムで表示されるため、プロセスの進行状況を緻密に監視・制御できます。
プラグ&プレイですぐに実験を開始
PRCは、コーディングやプログラミングの知識と経験が無くても簡単にご使用いただけます。ハードウェア・ソフトウェアのどちらも直感的に接続・設定・操作ができる、ユーザーフレンドリーな設計です。選択した通信ボードを搭載したDAQに機器を接続し、PRCソフトウェアを立ち上げるとすぐにプロセスを開始できます。
モジュール式ターンキーソリューション
PRCのDAQには、4つのモジュールスロットがあり、5種類の通信ボードを自由に組み合わせることで、最大16台の機器を接続することができます。また、複数のDAQを連結させることで、より多くの機器が接続可能になります。
-

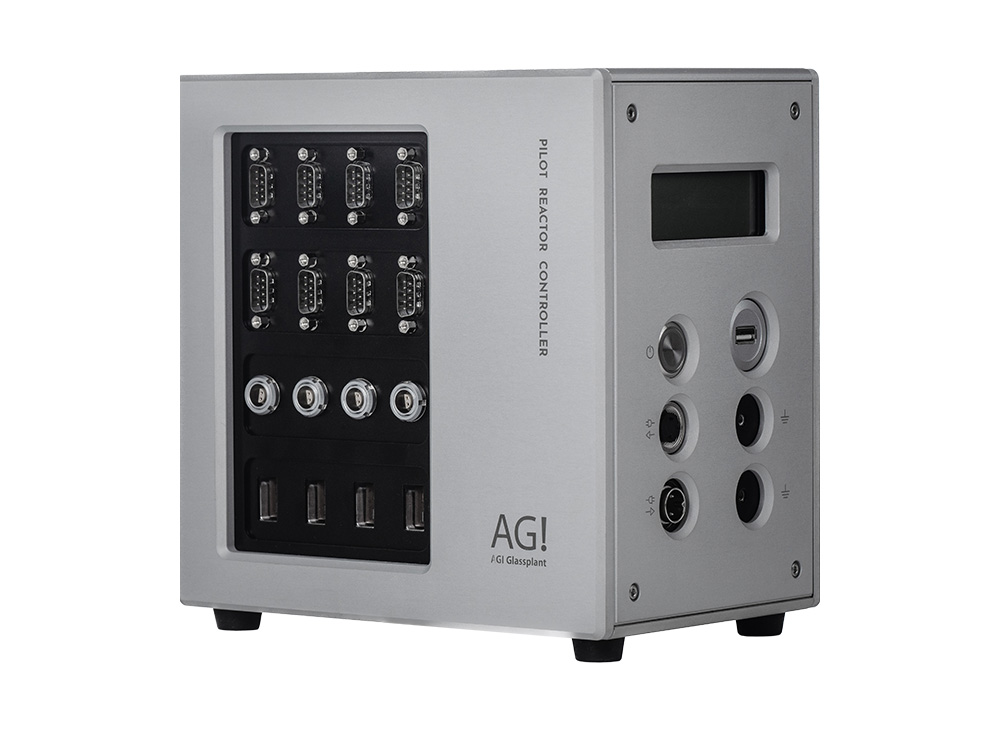

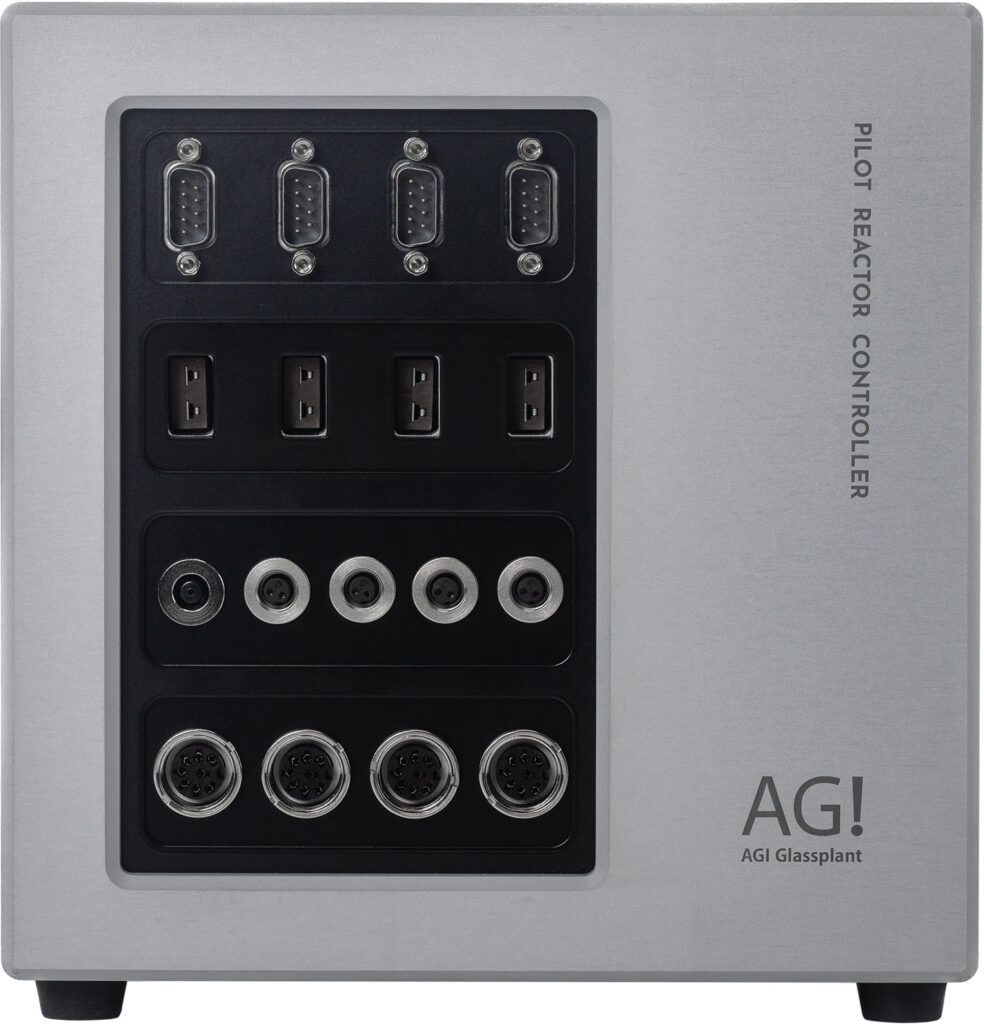

シリアル、熱電対、ON/OFF信号出力、アナログ入出力の通信ボードを装備したDAQ
データは貴重な財産
接続機器からの多様なデータは、Hubが収集・処理・整理・保存します。直感的なドラッグ&ドロップ操作で、収集されたデータから、必要な数値やパラメーターのみを画面上に表示することができ、リアルタイムでのプロセスの監視・制御が可能です。また、全てのデータは一つのCSVファイルに保存され、より詳細な分析に利用できます。
-

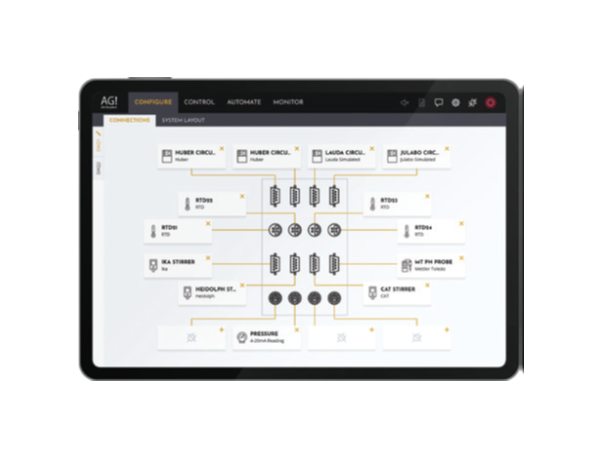

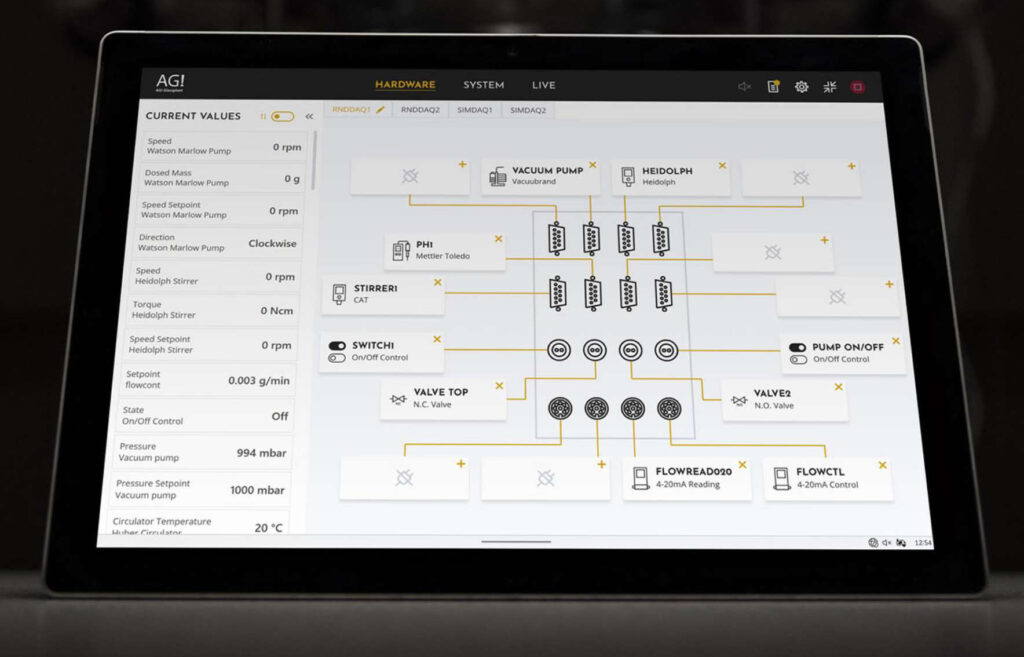

接続機器は、ドラッグ＆ドロップなどの簡単な操作で設定・制御できます。
-

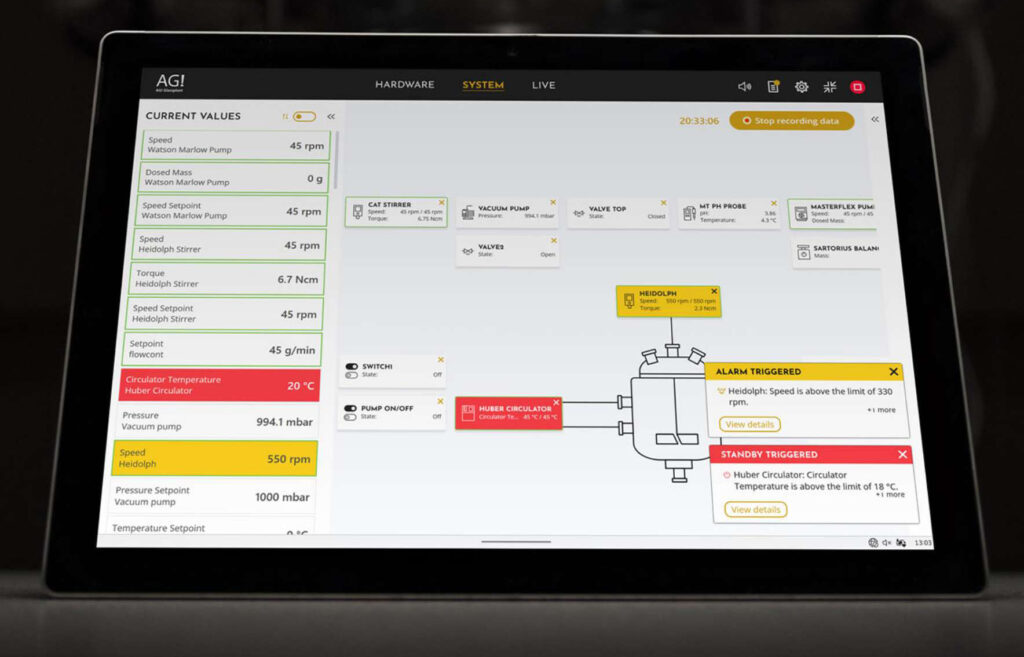

制御パラメータが設定したしきい値に達すると、警告表示やアラームで知らせます。
-

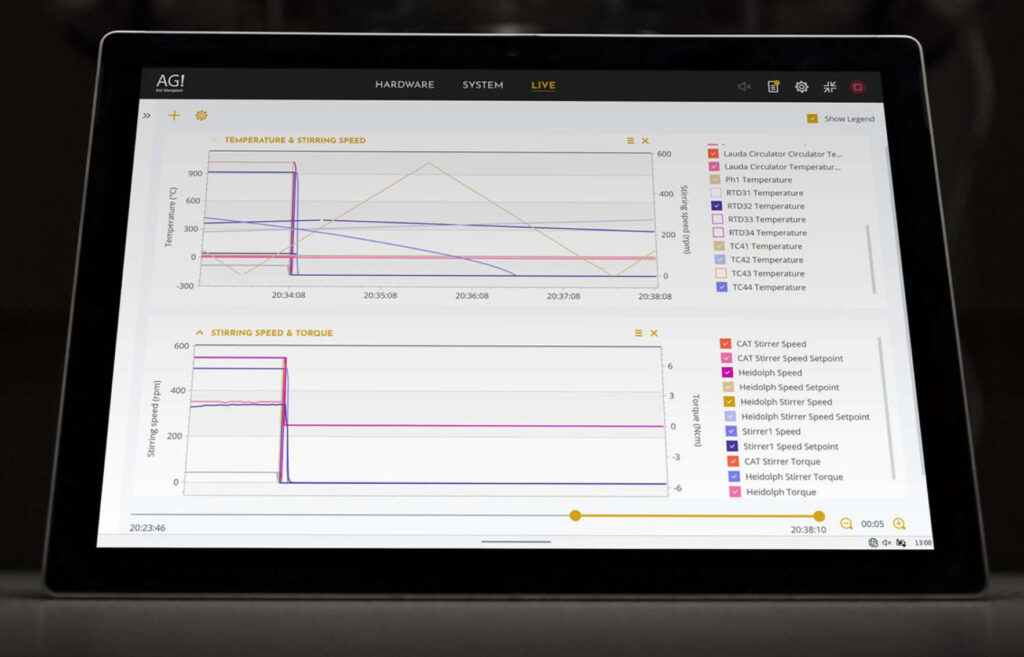

接続機器から受信する全データを、リアルタイムで記録します。
-

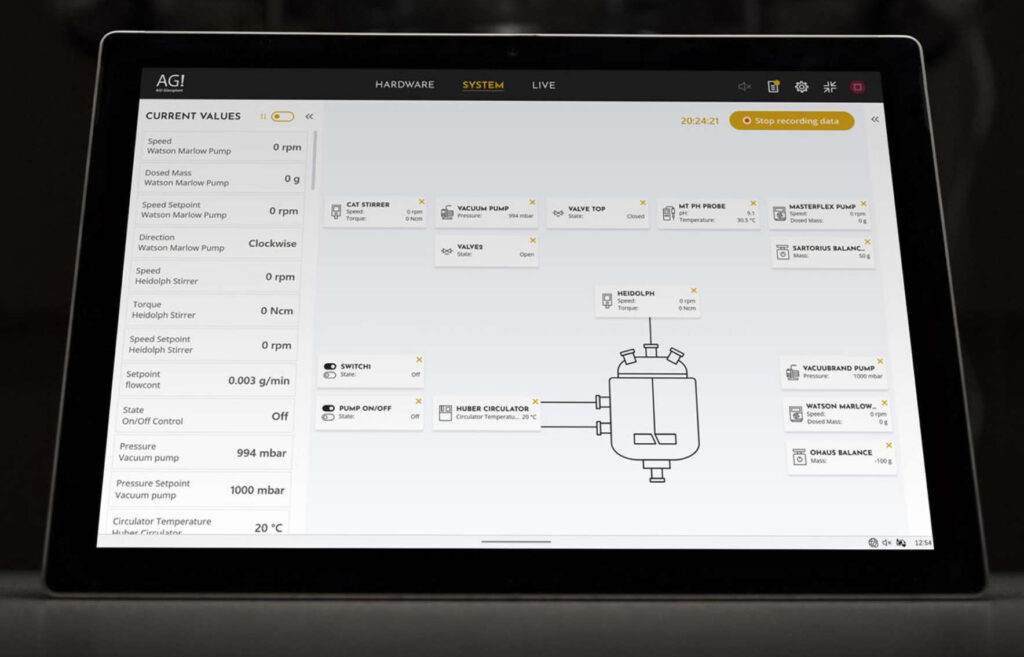

運転中のプロセスを監視するために必要なデータだけを選択・表示できます。
システム概要
-

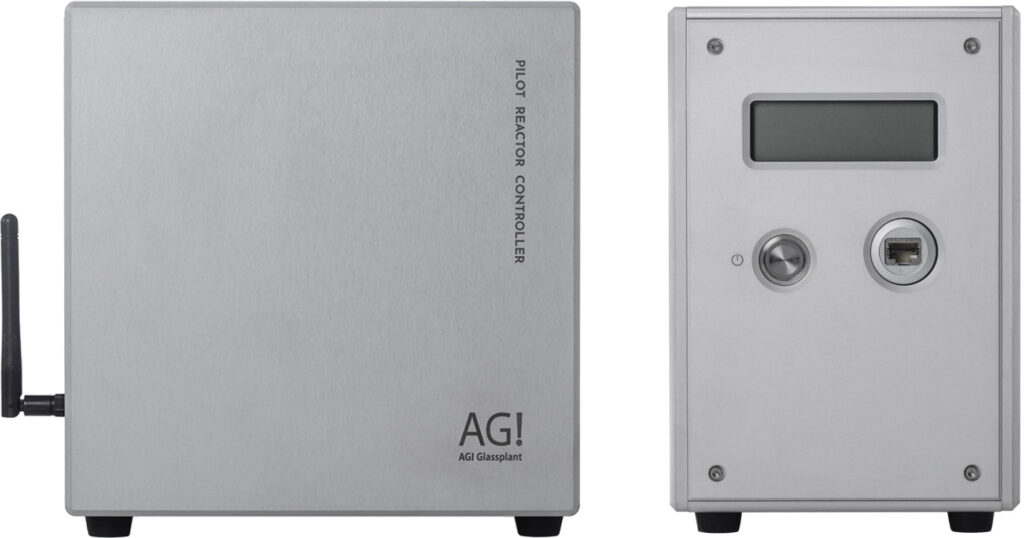

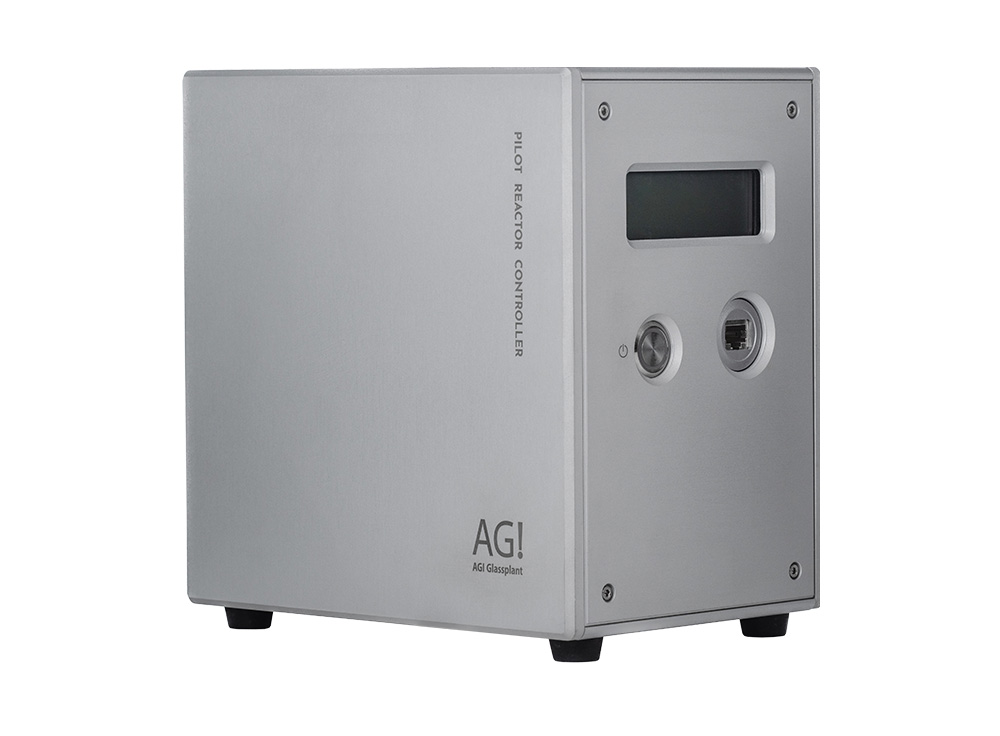

Hub
Hubは全ての接続機器からデータを受け取り、保存・処理を行うPRCの頭脳です。HubとDAQはLANケーブルで接続され、操作を行うパソコンまたはタブレット端末とは有線・無線どちらでも接続できます。
-

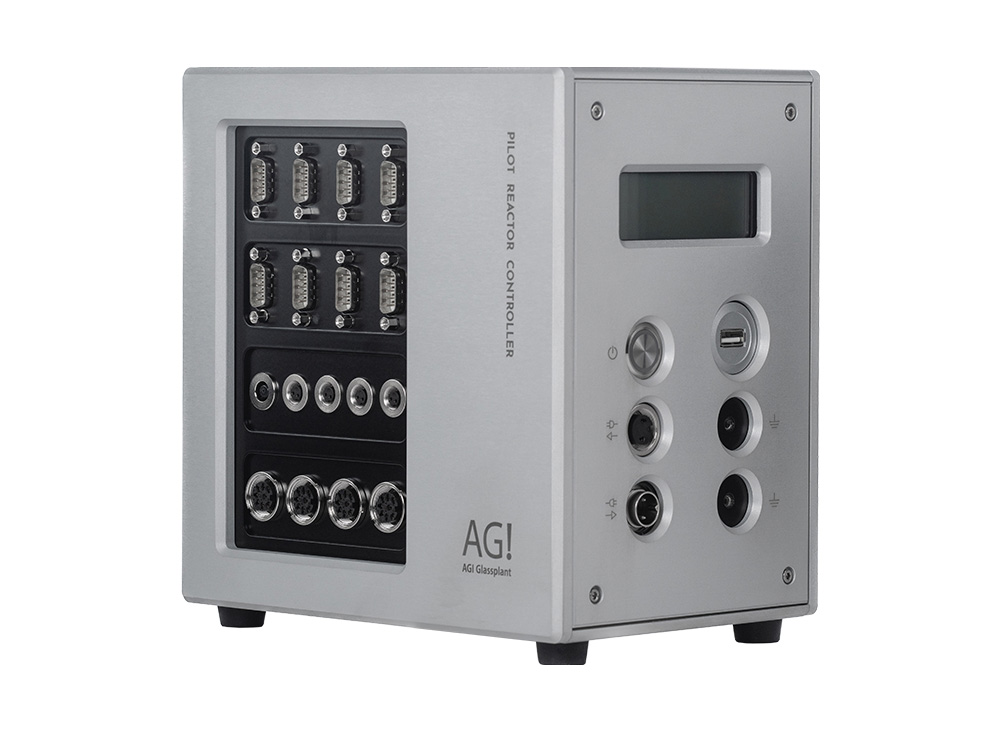

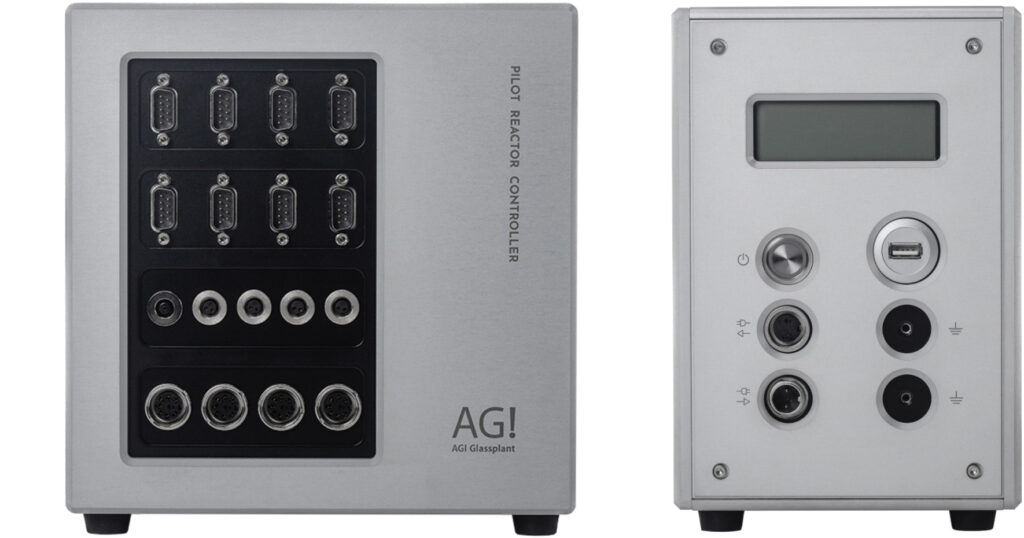

DAQ
DAQの4つのモジュールスロットに5種類の通信ボードを自由な組み合わせで取り付けることで、多様な機器への接続が可能です。また、複数のDAQを連結することで、より複雑なプロセスにも対応できます。
-
操作端末
ドラッグ&ドロップなどシンプルで直感的に操作できる、ユーザーフレンドリーなソフトウェアです。オプション付属品として、パソコンまたはタブレット端末が選択可能です。
-

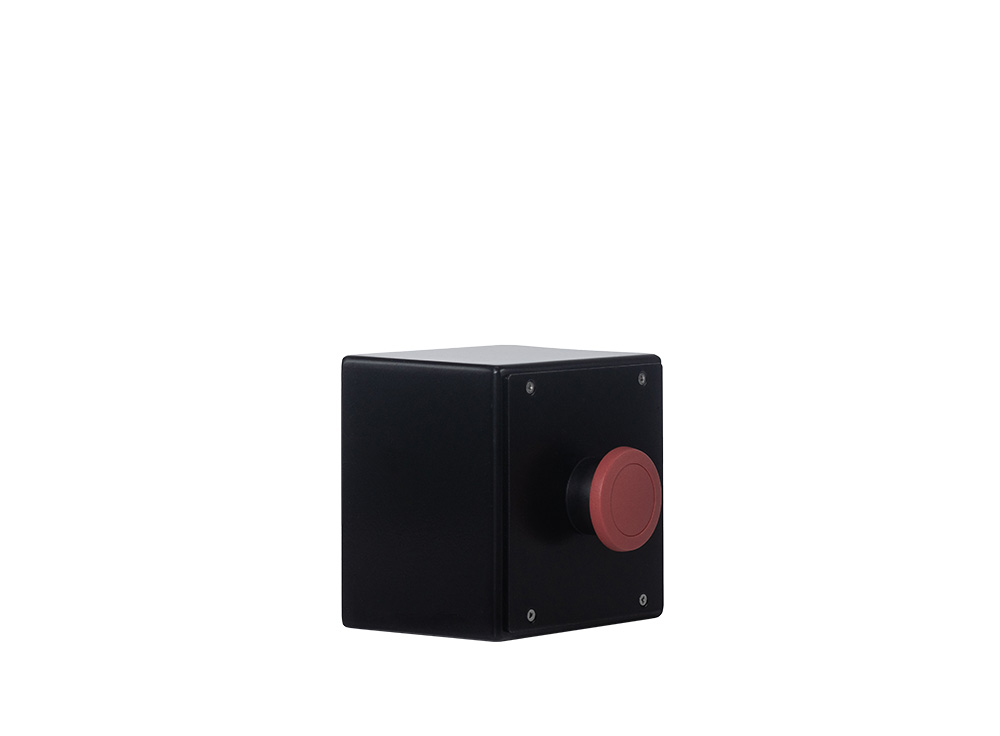

遠隔操作ボタン
PRCには外付けの遠隔操作ボタン（オプション）があり、ソフトウェアで予め設定した完全停止や安全モード運転など（スタンバイ状態）に切り替えることができます。
-

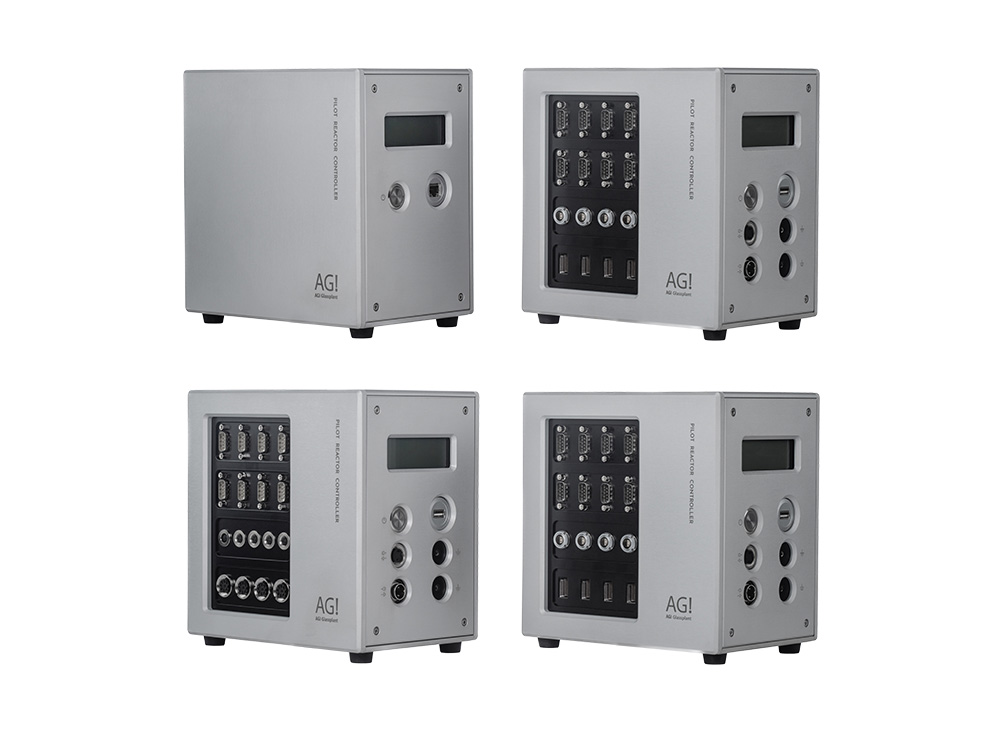

増設DAQ
装置の規模やプロセスの複雑さに合わせてDAQを連結することで、PRCを拡張できます。
-
カスタマイズ
お客様の反応装置に合わせた最適な製品仕様をご提案させていただきますので、お気軽にご相談ください。
システム
製品名 Hub DAQ 製品番号 16HUB00001 ー OS Linux Linux プロセッサ プロセッサファミリー：第11世代 Intel® Core™ i3 プロセッサ
プロセッサ：Intel® Core™ i3-115G4プロセッサファミリー：Broadcom BCM2711
プロセッサ：Quad-core Cortex-A72 (ARM v8)メモリ RAM：4GB
メモリ周波数：3.2 GHz
内部メモリ：64 GBRAM：2 GB
メモリ周波数：1.5 GHzディスプレイ サイズ：16文字 × 4行 英数字 液晶ディスプレイ サイズ：16文字 × 4行 英数字 液晶ディスプレイ 機器接続ポート 標準搭載：USB-A × 2, USB-C × 2, DC電源入力 × 1
有線通信：イーサネット (シールドコネクタ) × 2
無線通信：Intel® Wi-Fi 6 AX201標準搭載：USB-A × 1、グラウンド × 2、DC電源出力 × 1、DC電源入力 × 1
有線通信：イーサネット（シールドコネクタ）× 2、XLR × 1

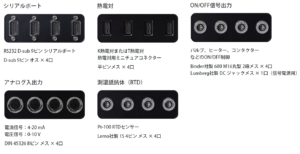

通信ボード：以下5種類の通信ボードから4つを選択
RS232、4-ピン Lemo、熱電対（KまたはTタイプ）、アナログ入出力、ON/OFF信号出力安全機能 ー アラーム：内蔵アラーム、外部アラーム接続端子
オプション：遠隔操作ボタン重量 4.50 kg 4.45 kg 外観 カラー：シルバー カラー：シルバー 供給電源 19 V 48 V 外形寸法（W×D×H） 150 × 216 × 216 mm 150 × 216 × 216 mm 保証期間 1年間 1年間 関連製品
-
