ガラス製装置

HB撹拌子

幅広い液深・粘度でも素早く混合



従来の撹拌子は円柱状やラグビーボール状のものばかりで、撹拌効率を追求したデザインのものがほとんどありませんでした。

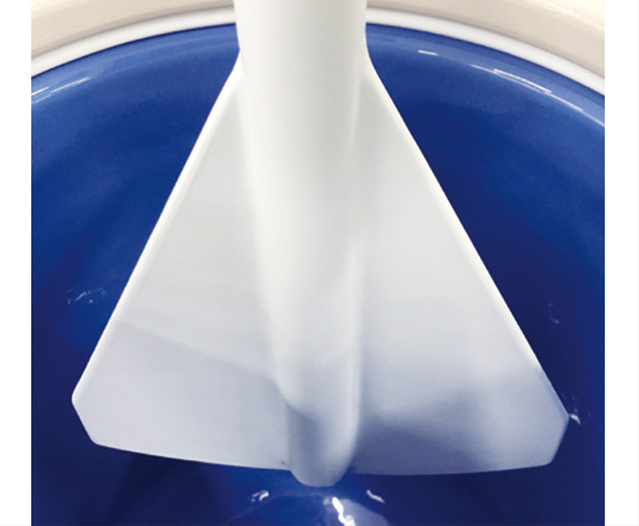

HB撹拌子は、ホームベースのような翼形状により安定した循環流を生み出し、広範囲の粘度や液深の変化に対応します。

低回転でも十分な混合が可能であるため、低せん断撹拌を必要とする晶析操作や細胞培養などに効果的です。



開発:名古屋工業大学工学部 加藤禎人教授

特徴

目的物質の収率向上

HB撹拌子は短時間で高い混合性能を発揮し、目的物質の収率を向上させることができます。

幅広い条件(液深・粘度)に対応

翼に傾斜をつけることで、翼の下方では遠心力が大きくなり、上方では小さくなります。これにより槽内に圧力差が生じ、流脈が壁面に沿って下方から上方へと広がり、混合を促進します。この流脈は液深や粘度が変化しても安定して維持することができます。
層流・乱流にかかわらず幅広い条件に対応した混合が可能です。

スケールアップ検討が容易

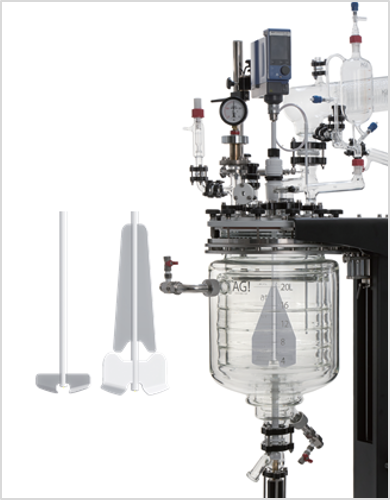

金属製HB撹拌翼にPTFE被覆やグラスライニングを施すことも可能です。
ラボスケールから工場スケールまで製作可能なため、スケールアップ・ダウン検証も容易に行えます。





HB撹拌子の使用感がわかるモニター結果はこちらからご覧ください。

仕様・価格

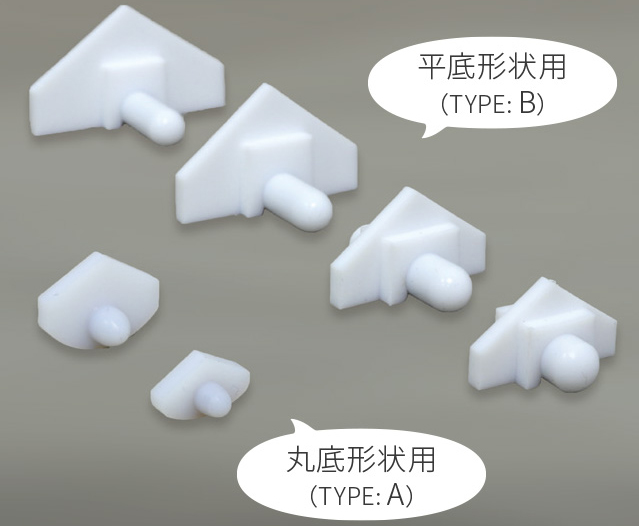

TYPE:A (HB翼・撹拌子一体型)

コードNo.Φ
(mm)
L
(mm)
W
(mm)
H
(mm)
対応フラスコ
目安容量 ※
価格
3353-B15Φ4.51215910 ~ 25 mL¥1,600
3353-B20Φ615201530 ~ 100 mL¥1,700

材質:PTFE
※購入前にご使用のフラスコの内寸、特に容器に撹拌子が入るかを必ずご確認ください。
※フラスコ内径とHB撹拌子翼径(W)の比率が 1 : 0.6 程度となることをおすすめします。
※丸底形状の容器にご使用ください。

TYPE:B(HB翼・撹拌子分離型)

コードNo.Φ
(mm)
L
(mm)
W
(mm)
H
(mm)
対応ビーカー
目安容量 ※
価格
3353-B25Φ820251520 ~ 30 mL¥3,700
3353-B3030301850 ~ 100 mL¥3,800
3353-B40404024200 mL¥4,300
3353-B45454526300 mL¥4,600

材質:PTFE
※購入前にご使用のビーカーの内寸、特に容器に撹拌子が入るかを必ずご確認ください。
※ビーカー内径とHB撹拌子翼径(W)の比率が 1 : 0.6 程度となることをおすすめします。
※平底形状の容器にご使用ください。

デモ品をご用意しています。ご希望の方はお気軽にお問合せください。
