ガラス製装置

高純度薬品製造装置

各種強酸の回収を可能にします

硝酸、硫酸、塩酸の濃縮・精製・回収など半導体材料用に必要とされる薬品の製造に適した装置です。

蒸留塔(精留塔)と組み合わせることにより、不純物含有量を抑えた高純度薬品の製造を可能にし、蒸発操作の多機能化を実現します。

また、電子工業用ELグレード酸の精製プロセスに採用される、石英ガラス製のプラント機器の設計・製作にも対応します。

特徴

  • 優れた耐食性、耐薬品性があります。
  • 装置一式のシステムでご提供します。連続運転も可能です。
  • サーモサイフォン式リボイラーにより、伝熱係数が大きくコンパクトな設計です。
  • パイロットプラントから工場プラントまで、幅広く対応します。
  • 工業用グレードの酸や、硫酸を含む廃液の濃縮および精製に、ガラス製プラントが利用可能です。



仕様

許容使用温度最高温度 180℃
許容使用圧力真空~常圧
加熱源蒸気(6 bar abs)
リボイラー伝熱面積0.1 ~ 10 ㎡
コンデンサー伝熱面積0.2 ~ 20 ㎡

【材質】
[蒸発器]天然石英ガラス、タンタル等
[カラム]ホウケイ酸ガラス、天然石英ガラス
[充填物]PFA、ホウケイ酸ガラス、天然石英ガラス
[熱交換器]ホウケイ酸ガラス、天然・合成石英ガラス、PTFE、PFA



高純度薬品製造装置の種類

名称目的単位操作
1塩  酸精  製共沸蒸発
2酢  酸精  製常圧蒸発
3硝  酸精  製常圧蒸発
4溶  媒回  収蒸  留
5硫  酸濃  縮真空蒸発
6硝  酸濃  縮蒸  留
7塩  酸回  収吸  収

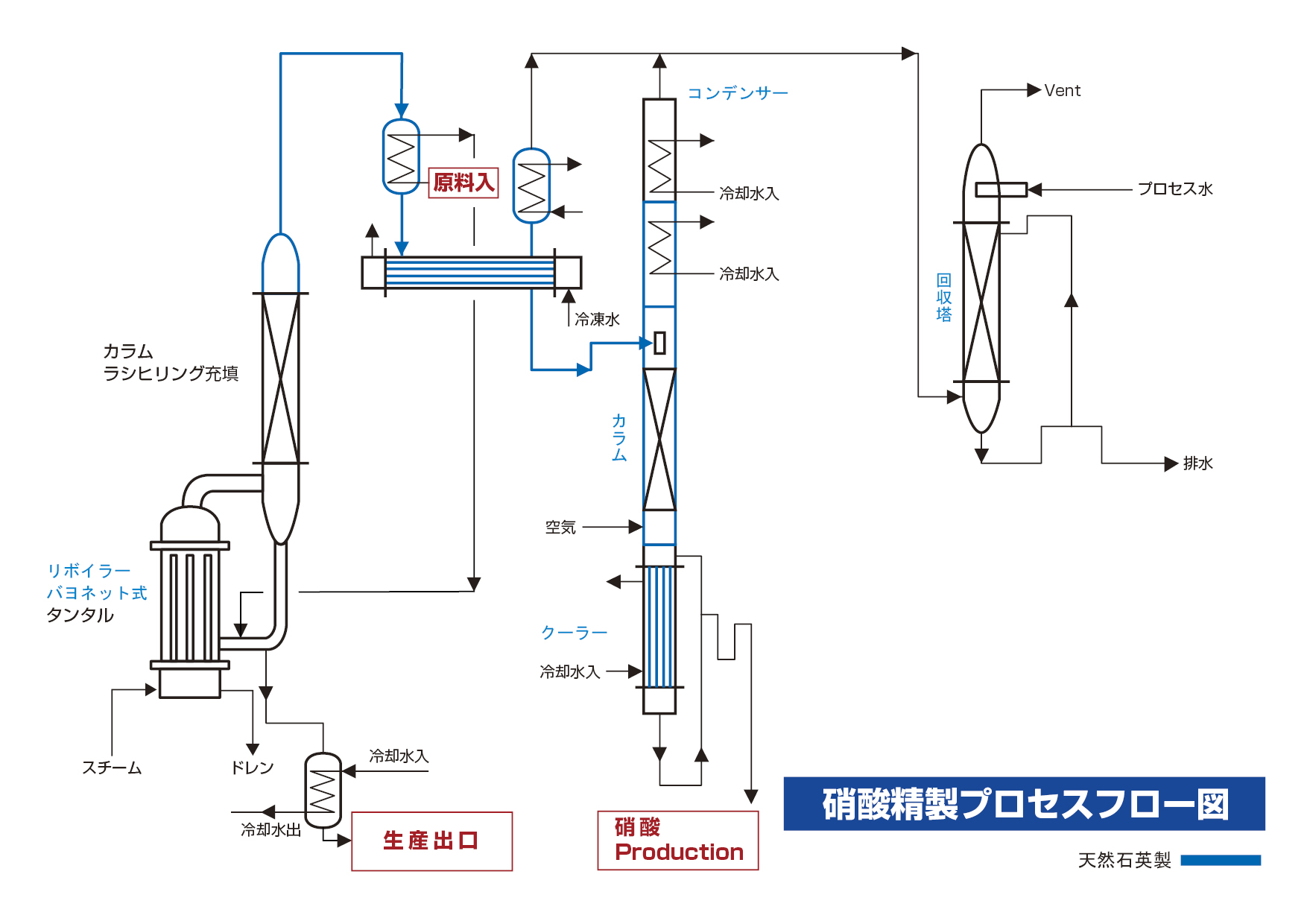

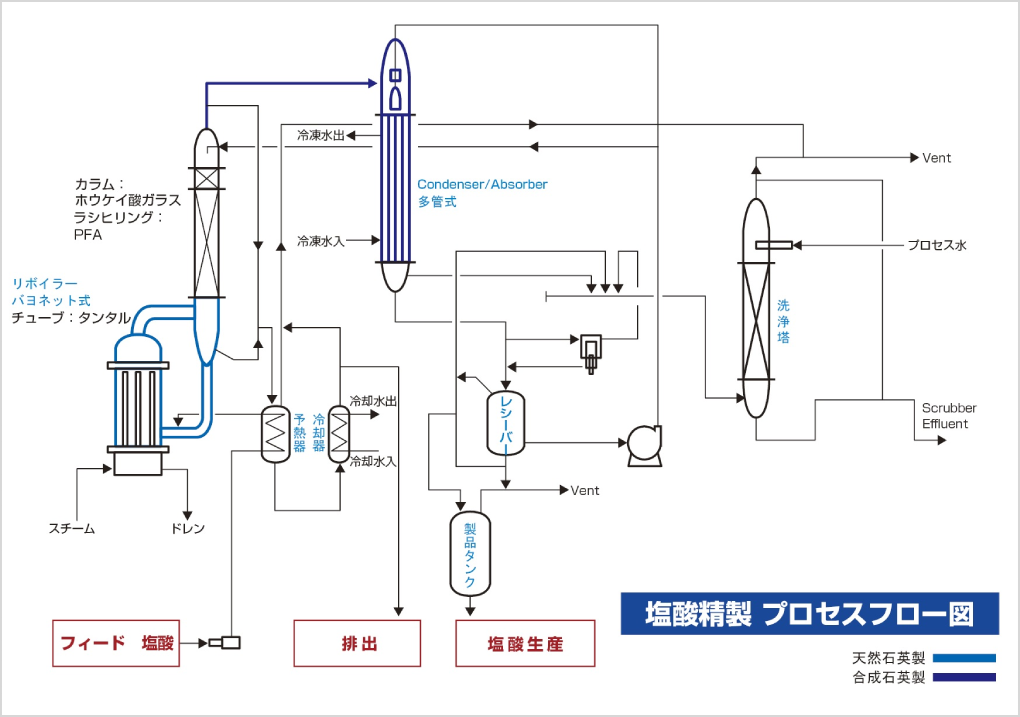

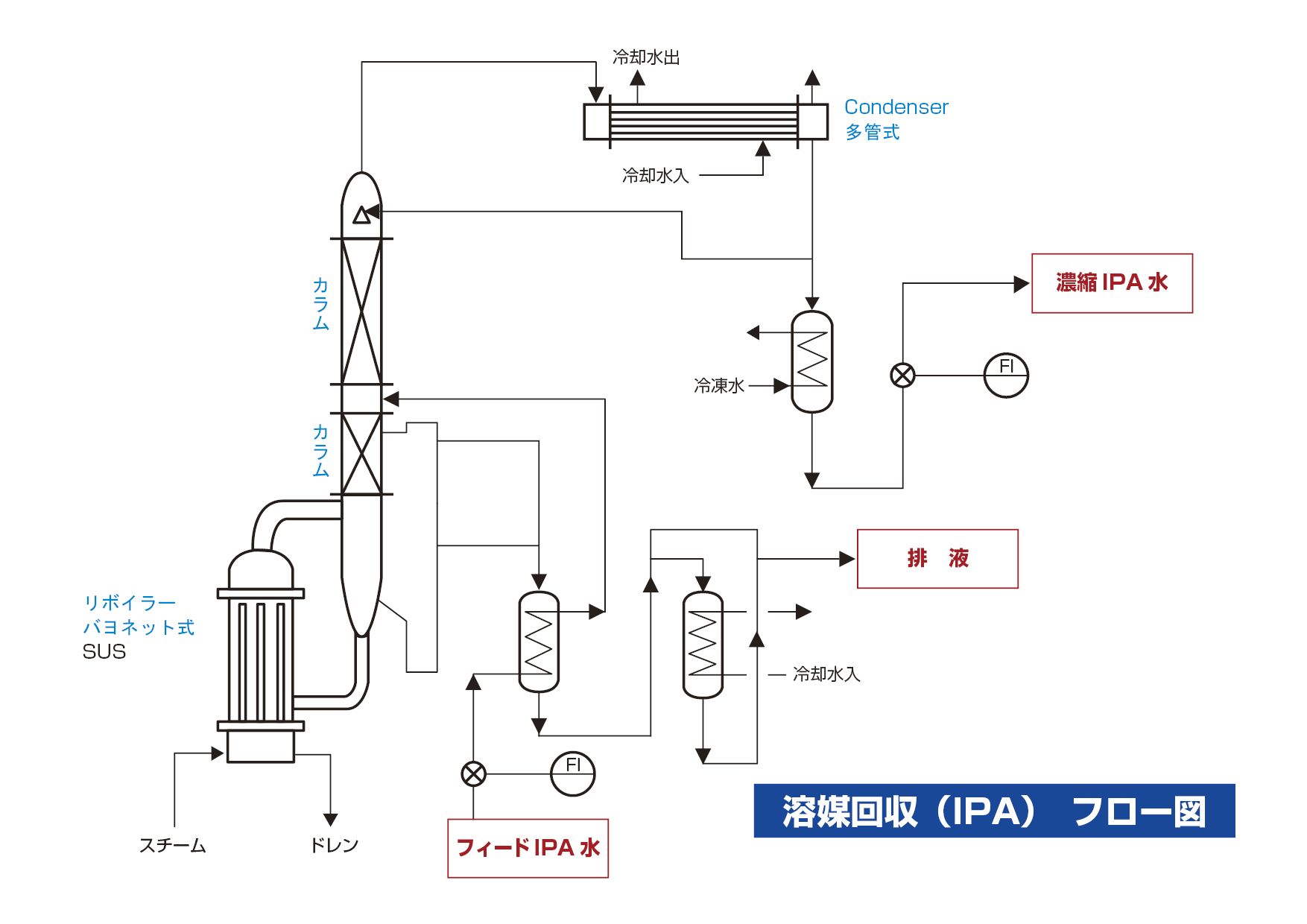

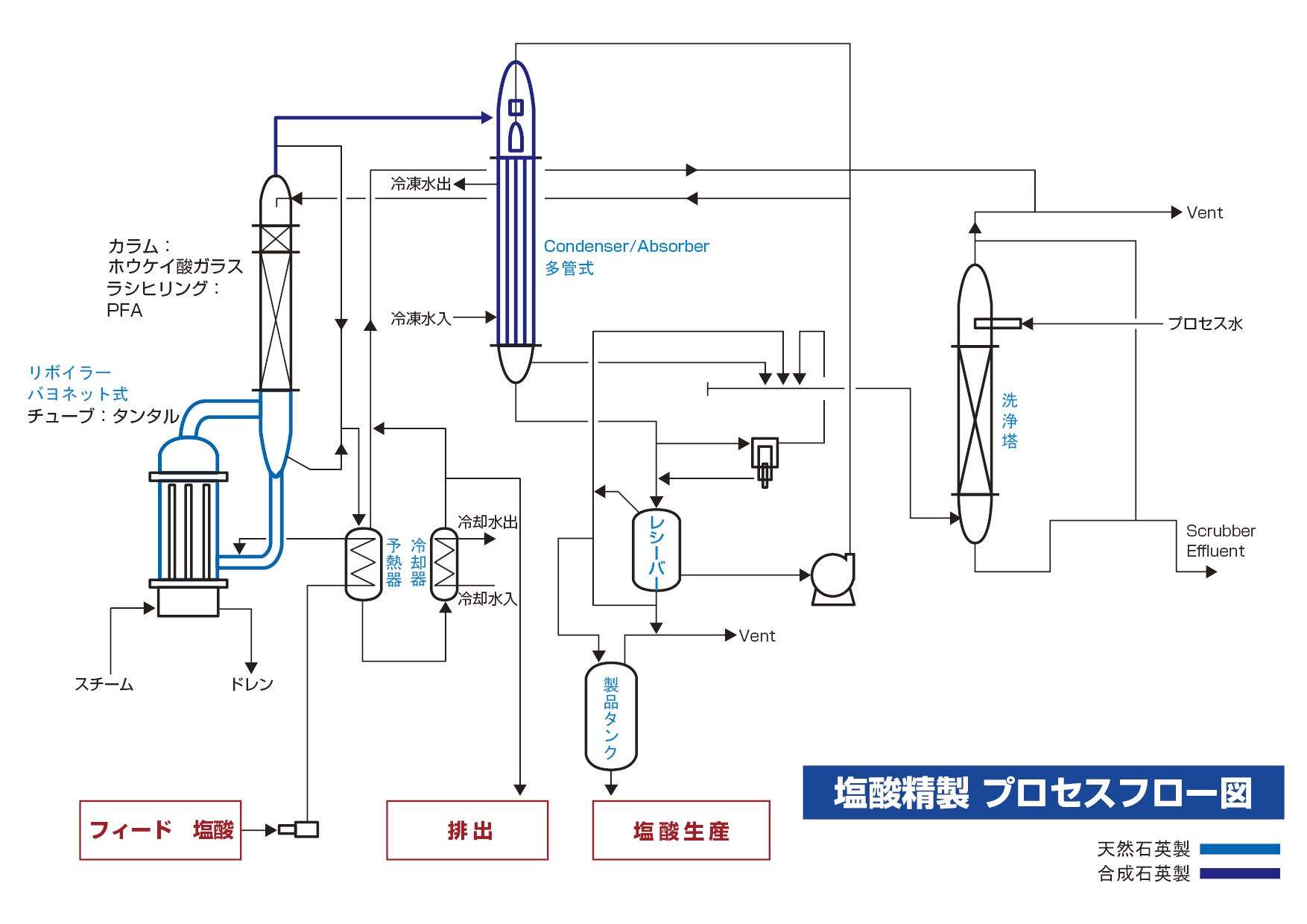

高純度薬品製造装置 参考例

下記の構成は、高純度薬品製造装置の一例です。これら以外にもお客様の仕様に合わせて設計します。
また、ラボ設備によるテストも可能です。ぜひ一度お問い合わせください。

適用分野

無機化学、ケミカル、食品、環境対策、新エネルギー

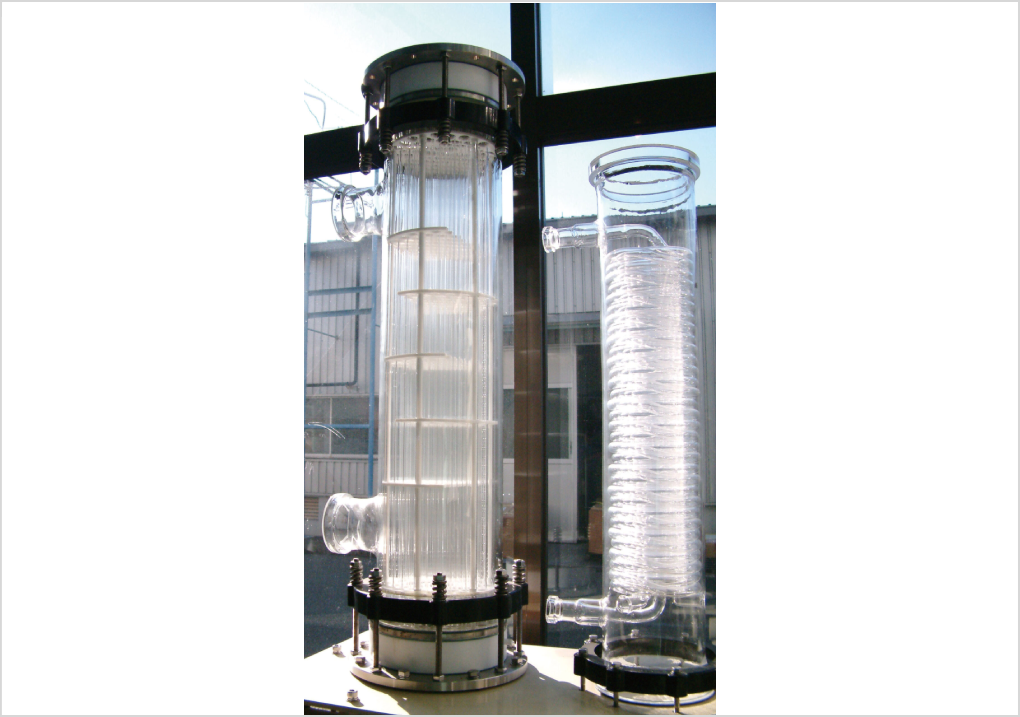

関連製品
