ガラス製装置

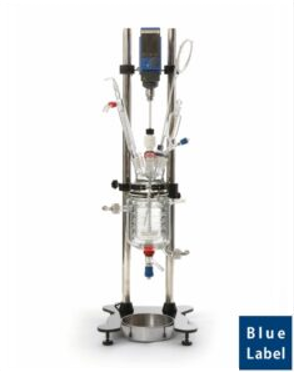

ラボタイプ 反応ろ過装置 (フィルターリアクター)

「反応」と「ろ過」を1台で!
時間短縮・コスト削減・省スペースを実現



反応操作後のサンプルを移し替えることなく固体と液体に分離でき、溶解操作後の不純物や溶け残りの除去、晶析操作後の結晶のろ過分離に適しています。

固相合成にも応用できます。



特徴

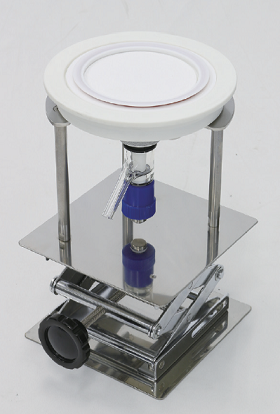

着脱が簡単なろ過部

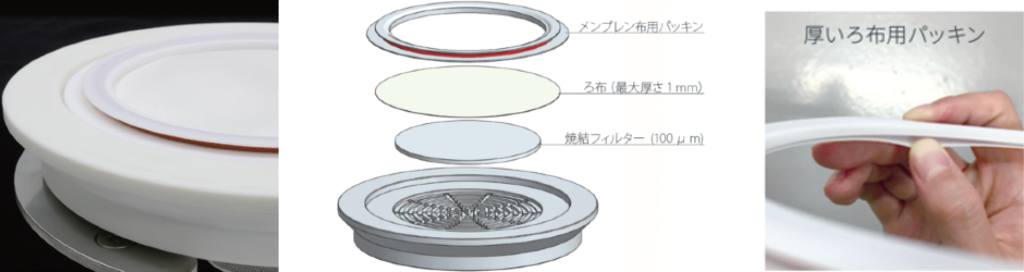

シール性が高く、ろ過面積を最大限に生かす構造

独自に設計したフィルター部は、ろ過面積の最大化とシール性の向上という対立する問題を解決。
パッキンはろ布の厚さによって使い分けられるよう、2種類ご用意しています。メンブレンには載せるだけの簡単セッティング仕様のものを、メンブレン以外のろ布にはろ布をコの字パッキンに挟み込む液漏れ防止仕様のものを、ご使用いただけます。

  •

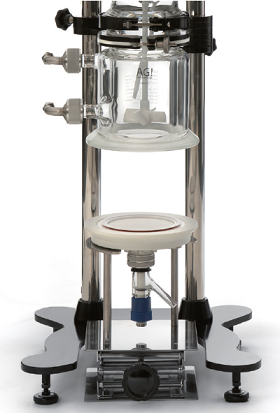

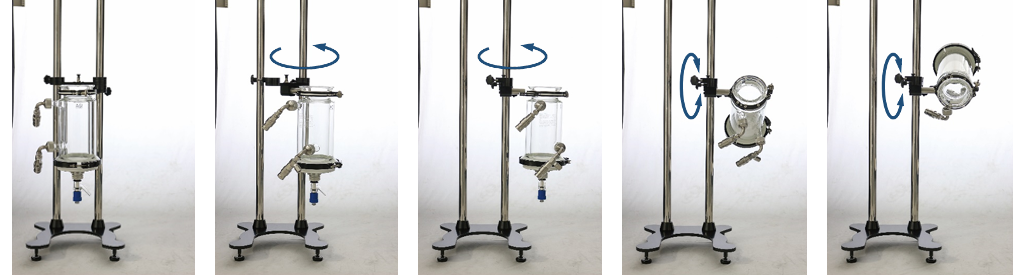

容器が首振り・旋回 ケーキの取り出し・洗浄が簡単に

首振り・旋回クランプの採用により、ケーキの取り出しや洗浄を簡単に行うことができます。

  •

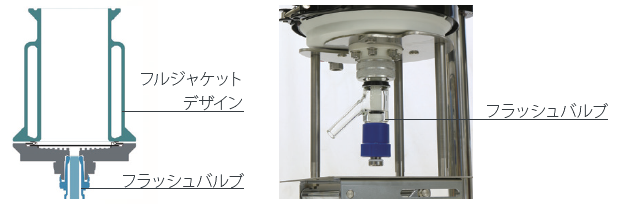

最大限の伝熱面積 & 最小限のデッドスペース

フルジャケットデザインの容器は、上部から下部まで熱媒の力をしっかり伝達。
フラッシュバルブがデッドスペースを最小限に抑えます。

熱媒ホースの着脱が容易に

ワンタッチカプラが熱媒ホースと媒体アダプターの簡単な付け外しを可能にします。
容器を首振り・旋回する際に媒体を抜き出す必要がありません。

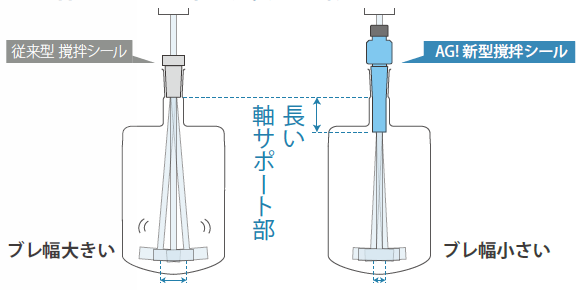

軸ブレを軽減する撹拌シール

撹拌シールの長い軸サポート部が軸ブレを軽減します。また、独自の構造で削れカスの混入も軽減します。

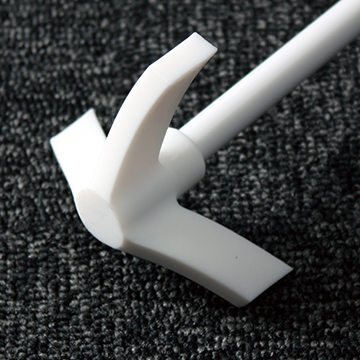

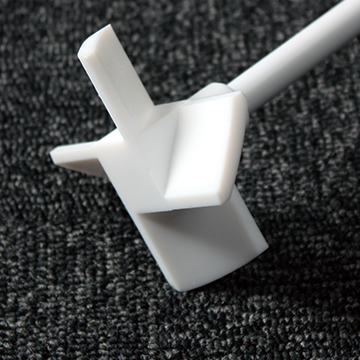

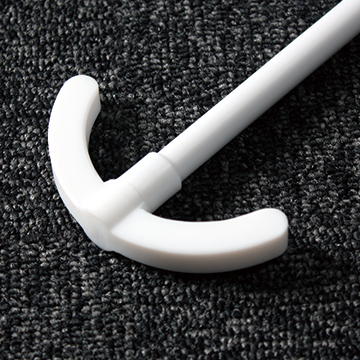

選択可能な撹拌羽根

PTFE製の撹拌羽根を標準の3種類から選択いただけます。
ご要望に合わせて、形状や材質を変更して、特注の撹拌羽根を製作することも可能です。

※容器容量 1 L用:PTFE
※容器容量 2 L~ 5 L用:SUS + PTFEコーティング

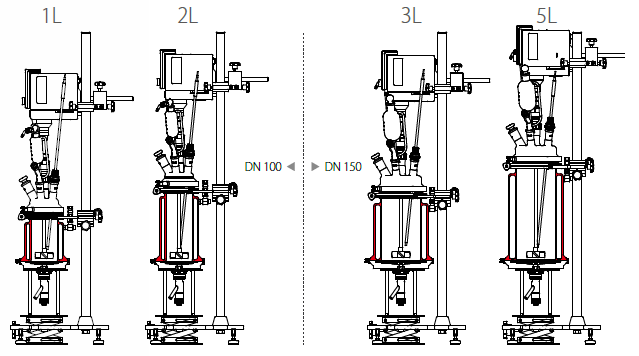

各種容器への付け替えが可能

架台やベッセルカバーはそのままで、容量違いの反応ろ過容器へ付け替えができます。
また、反応容器への付け替えも可能です。

※3L 以上の容器の場合、より大きなクランプが必要になります。



より快適な実験を行っていただけるよう、様々なオプションもご用意しております。
詳しくは、カタログをご覧ください。

仕様

反応槽容量 1 L、2 L、3 L、5 L
ろ過面積 78.5 ㎠ (1 L、2 L)、 176.7 ㎠ (3 L、5 L)
反応容器種類 二重管式 (フルジャケット)
反応槽内許容運転圧力 Full Vacuum ~ 常圧
媒体槽内許容運転圧力 Full Vacuum ~ +0.05 MPa G (+0.5 bar G)
許容温度 -40℃ ~ +200℃ (ΔT : 110 ℃)
・許容運転温度は付帯設備などの諸条件によります。
・こちらの製品に撹拌機、恒温槽、熱媒ホースは含みません。
・微加圧などでのご使用希望の際はご相談下さい。

ご希望の仕様に合わせてカスタマイズ可能です。
お客様のイメージを形にするため、お客様と一緒に考え、最適なご提案をいたします。
