ガラス製装置

撹拌シール(ブレ防止タイプ)

理想的な撹拌環境を提供
軸ブレ・削れカスを軽減

接液部には耐薬品性に優れた材質を使用。

削れカスの混入が少なく、反応槽へのコンタミにお悩みの方へおすすめの撹拌シールです。長い軸サポートにより軸ブレを防止し、安定した回転を実現しました。

特徴

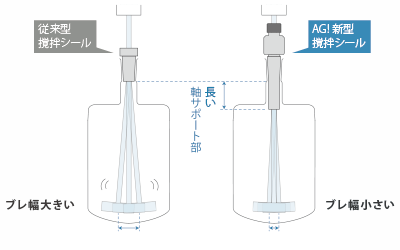

長い軸サポート部が軸ブレを軽減

高い回転数での撹拌時に、容器や装置全体の揺れを抑制できます。
少量サンプルの撹拌時も、安定した回転により内容物の飛び散りを抑えることができ、安心して実験を行うことができます。
軸ブレの少ない実機に近い撹拌条件でのスケールアップ検証が可能です。

削れカスの混⼊を軽減

従来の撹拌シールでは、撹拌棒と撹拌シールの摩擦により削れカスが発生し、反応槽に混入することがあります。
AG!の撹拌シールは摺動部がPEEKとガラスの組み合わせのため、削れカスが発生しにくく、撹拌シールからの削れカスによるコンタミにお困りの方におすすめします。

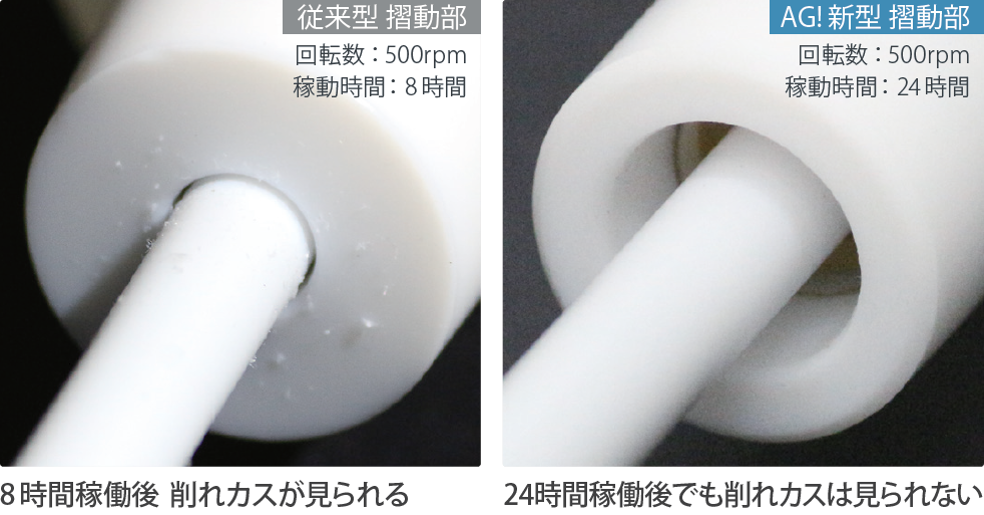

削れカス比較試験

優れた耐薬品性

接液部には耐薬品性に優れた材質を使用。
また、ガラスボールベアリングの使用により、錆びることなく、なめらかな回転を維持できます。

  • 接液部材質:ホウケイ酸ガラス‐1、PTFE、PEEK、PEEK(20%) filled PTFE(80%)

取り外しが簡単

撹拌シールを取り外す際、力任せに引き抜こうとすると、勢い余って周囲の機器を破損させてしまったり、負傷する場合があり危険です。
AG!の撹拌シールではネジ部を回すことで、撹拌シール本体が優しく押し上げられ、安全かつ簡単に取り外すことができます。
ジョイント部はテーパータイプとSQグランドタイプの2種類からお選びください。

ネジ部が本体を持ち上げ、ジョイント部から簡単に外せます。



グリースレスでもしっかり密閉・固定

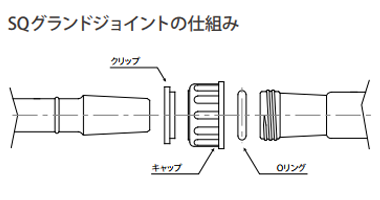

SQグランドジョイントタイプは、ネジとOリングによりグリースレスでも撹拌シール本体とガラスジョイントをしっかり密閉・固定します。

仕様・価格

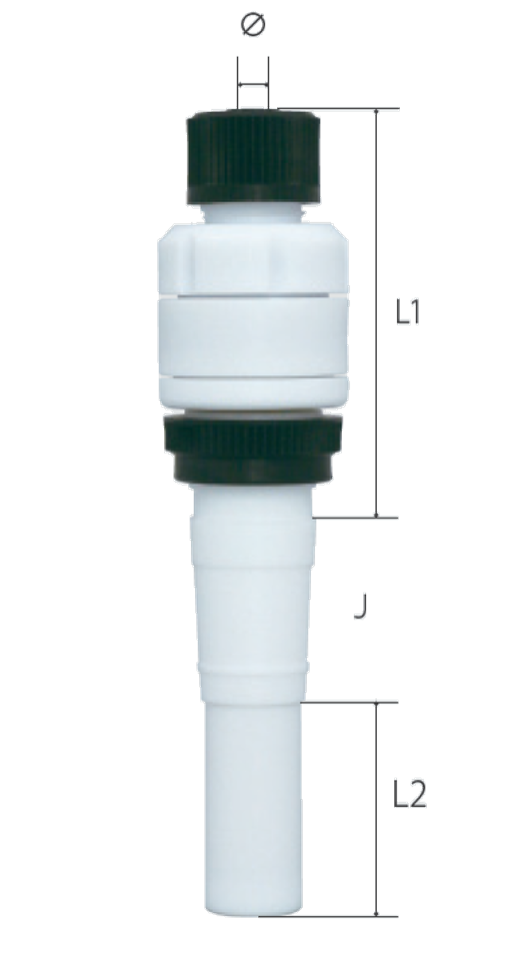

コードNo.JΦ
(mm)
L1
(mm)
L2
(mm)
ジョイントタイプ価格
3341-5L-829/42Φ8 9650テーパー¥70,000
3341-5L-10Φ10¥70,000
3341-5L-10-9SQグランド¥70,000
3341-8L-1645/50 Φ16110テーパー¥87,000

【材質】
[接液部]ホウケイ酸ガラス‐1、PTFE、PEEK、PEEK(20%) filled PTFE(80%)
[シール部]PTFE

・適合シャフト※1材質:PTFE 、金属 、ガラス(ホウケイ酸・石英)
・気密性:低真空向け
・使用圧力範囲 :[減圧]~ 666 Pa [加圧]0.020 MPa ~ 0.034 MPa
・許容回転数※2:[連続使用時]500 rpm [断続使用時]800 rpm

※1 撹拌羽根はシャフト公差±0.1 mm以内のものをご使用ください。ブレやリークレートに影響を与えます。
※2 摩擦により過熱される場合があります。

※上記の数値は本品単体の仕様です。装置に組み込む等、ご使用の条件次第では
この数値が満たされない場合があります。

消耗品

商品名コードNo.Φ
(mm)
価格
ベアリングシール3347-518BSΦ8、Φ10¥4,000
3347-526BSΦ16¥5,000
ロックナットパック3341-518RPΦ8¥1,600
3341-510RPΦ10¥1,600
3341-516RPΦ16¥1,600

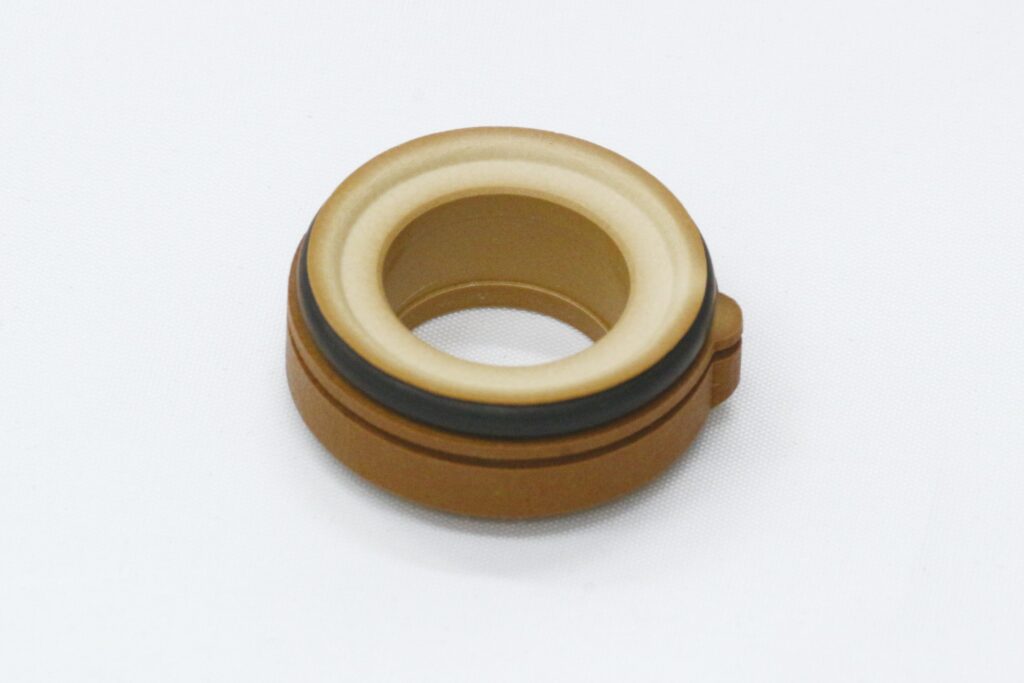

  • ベアリングシール

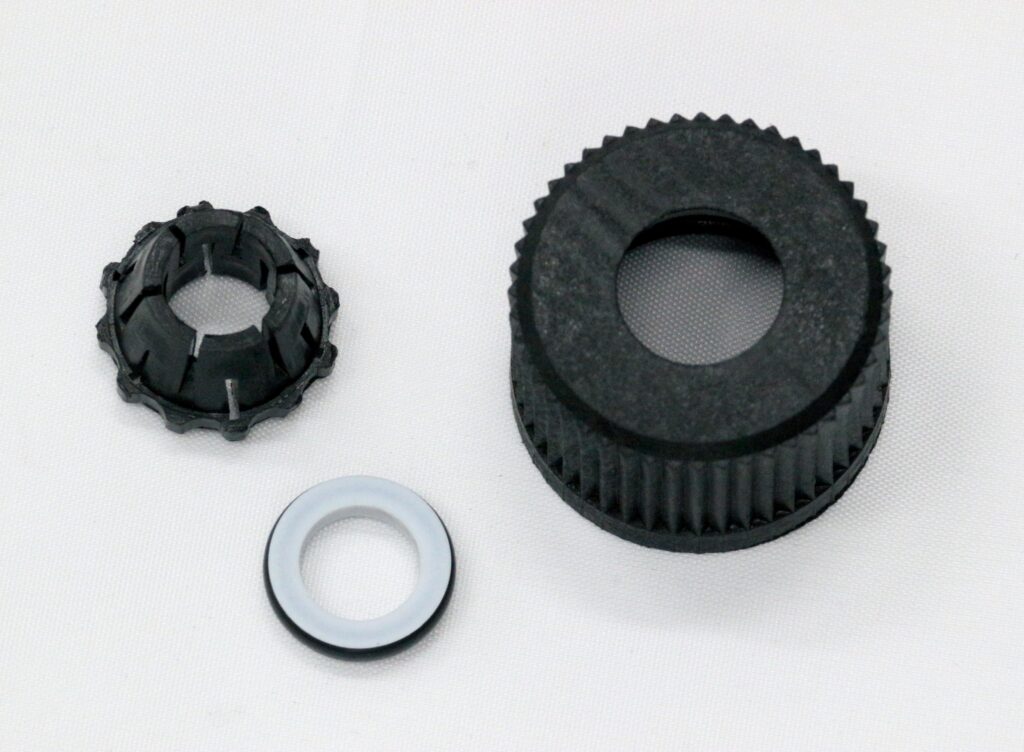

  • ロックナットパック

ご使用に関する注意点

  • 中真空・高真空でのご使用には適していません。
  • 撹拌棒とモーターの正確なセンター出しが必要です。 取り付け時の軸ズレが大きい場合、シールとベアリングの損傷の原因となります。 また、撹拌棒と静的部品が接触して、反応器内に削れカスが入り込むおそれがあります。
