ガラス製装置

耐熱性 円筒ルッキングガラス

独自のリサイズ技術により成型加工された、高精度な肉厚管

各部の寸法精度が高く、優れた製品互換性のあるルッキングガラスです。
透明度が高く、失透が少ないため、視認性に優れます。

ホウケイ酸ガラス製で、最高230℃での使用が可能です。

特徴

  • ホウケイ酸ガラス製のため、最高230℃での使用が可能です。

  • 透明度が高く、失透が少ないルッキングガラスです。視認性に優れます。

  • 独自のリサイズ技術により、各部の寸法精度が高く優れた製品互換性があります。

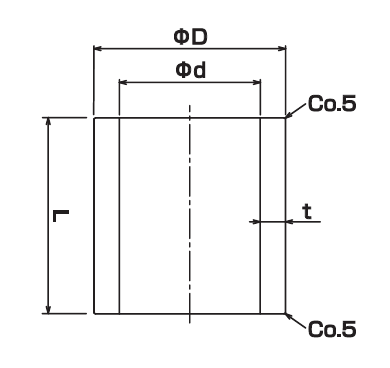

仕様・価格

コードNo.呼び径
(mm)
呼び径
(インチ)
外径
ØD
内径
Ød
肉厚 t
(ΔT※)
L
(mm)
最高
使用圧力
(MPa)
価格
2090-20-100 20A¾B44288
(110℃)
1001.2¥ 21,600
2090-20-150150¥ 26,400
2090-20-200 200¥ 31,200
2090-25-100 25A1B54369
(105℃)
100¥ 26,400
2090-25-150 150¥ 31,200
2090-25-200 200¥ 36,000
2090-40-10040A1½B6850100¥ 31,200
2090-40-150150¥ 38,400
2090-40-200200¥ 45,600
2090-50-10050A2B80621001.0¥ 36,000
2090-50-150150¥ 45,600
2090-50-200200¥ 48,000
2090-65-10065A2½B987810
(100℃)
100¥ 40,800
2090-65-150150¥ 50,400
2090-65-200200¥ 60,000
2090-80-10080A3B112921000.8¥ 45,600
2090-80-150150¥ 57,600
2090-80-200200¥ 69,600
2090-90-10090A3½B12610411
(95℃)
100¥ 55,200
2090-90-150150¥ 69,600
2090-90-200200¥ 84,000
2090-100-100100A4B138116100¥ 62,400
2090-100-150150¥ 79,200
2090-100-200200¥ 96,000
2090-125-100125A5B16614212
(90℃)
1000.6¥ 69,600
2090-125-150150¥ 88,800
2090-125-200200¥ 108,000
2090-150-100150A6B192168100¥ 79,200
2090-150-150150¥ 98,400
2090-150-200200¥ 117,600

寸法精度(mm):長さ ±2.0、外径 ±1.5、内径 ±1.5、厚み +1.5 ~ -0.5

※ΔT:ルッキングガラス内面と外面の許容温度差です。内面と外面の温度差が激しい場合は破損の危険があるためご注意ください。ガラス管の肉厚により許容温度は異なります。

ご用途に合わせて特殊サイズも製作いたします。お気軽にお問合せください。

関連製品

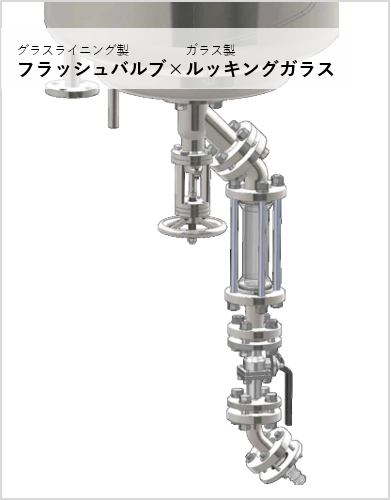

フラッシュバルブ × ルッキングガラス

グラスライニング反応釜の排出口に取り付けるフラッシュバルブに、ルッキングガラスを接続できます。

  • 抜き出し液の状態を多方向から目視で把握
  • 内容液を確認しながらの分液作業
  • 明るく見やすいため、製品確認工程の精度向上



フラッシュバルブ × ルッキングガラス
