ガラス製装置

セラミックメカニカルシール

ラボサイズでも使えるメカニカルシール

回転部からの漏れが少ない撹拌シールです。
様々な接続に対応できるラインナップをご用意しています。

特徴

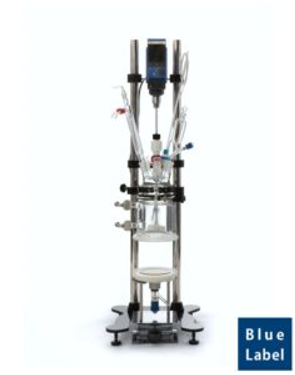

ラボサイズでも使えるメカニカルシール

高い気密性があり、グリースレスで使用可能です。
また、軸ブレが小さい撹拌シールです。

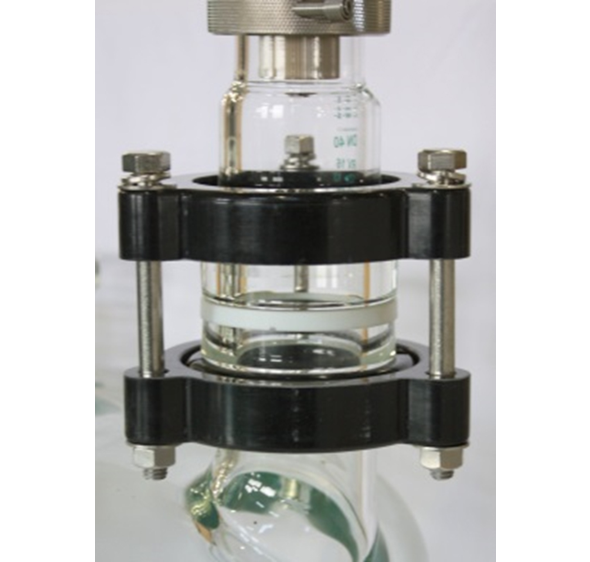

様々な接続方法に対応

テーパージョイントやガラスプラントフランジにセットアップ可能です。

削りカスの心配はほとんどありません

潤滑剤無しで使えます。※200 rpm以下の場合

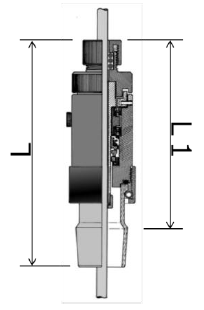

仕様

コードNo.シャフト
(mm)
摺合せL
(mm)
L1
(mm)
3348-10-4LΦ1024/40185145
3348-10-5L29/42190
3348-10-15DN15210-
3348-10-25DN25-
3348-16-5LΦ1629/42215 170
3348-16-8L45/50220
3348-16-40DN40230-
3348-16-50DN50-

【材質】
[接液部]PEEK、ハステロイ、ガラス、FFKM(Oリング)
 ※本体内部機構にはアルミニウムも使用しています。

・使用圧力範囲 :F.V. ~ 0.05 MPa
 ※リーク量は下記「実験データ -気密テスト-」をご参照ください。
・最高使用温度:200℃
・許容撹拌回転数:600 rpm
 ※潤滑剤無しでご使用の場合には200 rpm以下でご使用ください。

※シャフト径に応じて本体の大きさが異なります。

ガラスアダプター適合表

シャフト径
(mm)
24/4029/4245/50DN15DN25DN40DN50
Φ10- - -
Φ16---

実験データ -気密テスト-

【試験運転条件】

・容器:30 L ※容器内は空の状態
・装置内容量(Total):71.5 L
・排気速度:100 L/min (TSW-100 OIL ROTARY VACUUM PUMP 50/60 Hz)
・撹拌回転数:約200 rpm
・到達真空度:2 Pa(ポンプ始動後約20分)
・リーク量:約1.43 × 10⁻³ Pa・m3/sec

【実験結果】

「一般的な中真空レベルの凍結乾燥装置程度の許容リーク量」と判定
※データは保証値ではありません。

ご使用に関する注意点

  • スターラーシャフトとモーターは正確にセンター出しをする必要があります。取り付け時の軸ズレが大きい場合、損傷の原因になります。
  • ご使用中に以下の症状があらわれた場合には、ご使用を中止して弊社までご相談ください。
    ① 本体が異常に発熱した場合
    ② 本体から異音が発生した場合
    ③ ご購入時に比べて著しく気密性が低下し、要求の真空度まで到達しない場合

【重要なお知らせ】

  • 高真空用途にはご使用いただけません。
  • メカニカルシールは構造上、固定環と回転環にミクロン単位の隙間があります。そのため、腐食性の高いガスが発生する実験や長期間のご使用により、メカシール内部にプロセスガスが侵入して腐食が生じることがあります。長期間安定的にご使用いただくためには、メーカーによる定期メンテナンスが必要です。
