ガラス製装置

huber × AG! 循環恒温槽 ✕ ガラス反応装置

huber社の恒温槽のご紹介です。
様々な容器タイプを選べるAG!の反応装置と組み合わせることで、低温域から高温域までの温度制御を、より精密に行うことができます。

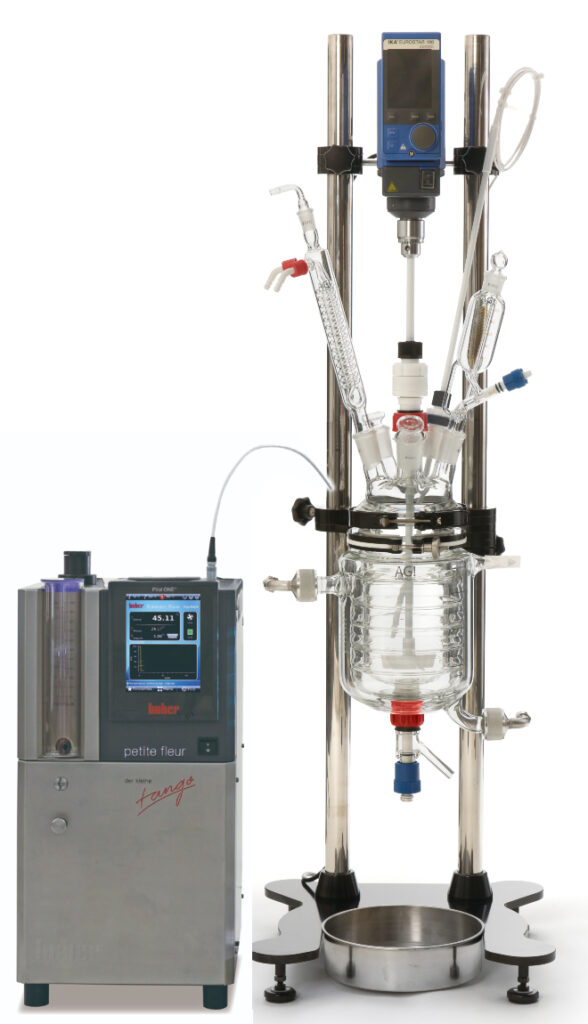

循環恒温槽 + ガラス反応装置

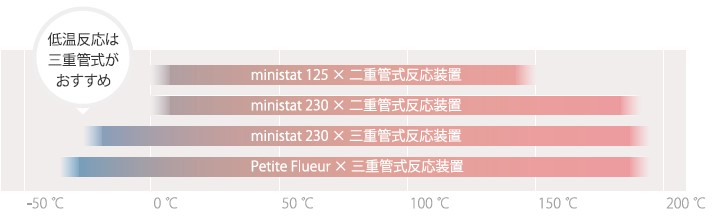

装置構成と推奨プロセス温度範囲

ケーススタディー

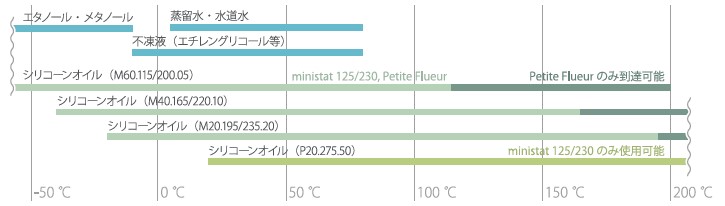

温度域と推奨熱媒体

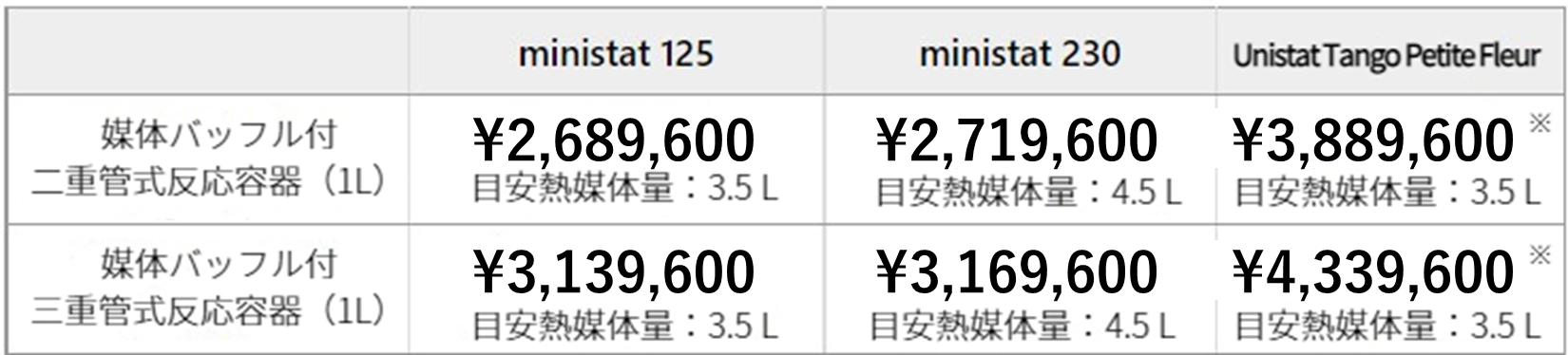

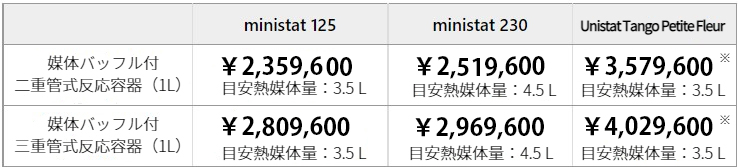

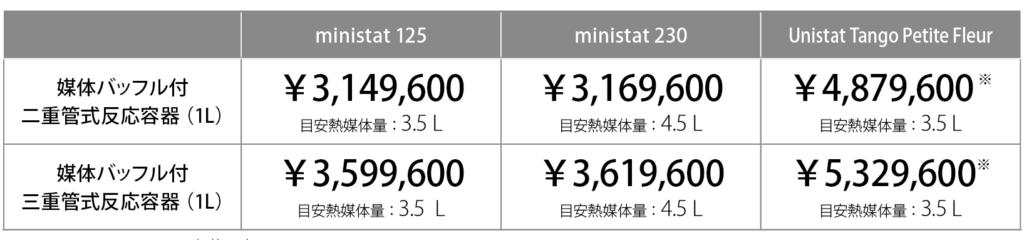

セット価格

・220 V ~ 240 V – 50/60 Hz の価格です。
※目安熱媒量は 1.0 m ~ 2.0 m の熱媒ホース(IHSFシリーズ)を使用する場合の参考値です。熱媒体の膨張・収縮を考慮し、使用温度に応じて熱媒体量を調節ください。
※反応容器内のプロセス温度範囲は恒温槽のプロセス温度範囲より若干狭くなります。

循環恒温槽

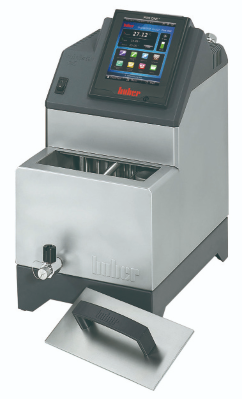

ministat 125 クーリングサーキュレーター

温度範囲-25 ~ 150℃
温度精度±0.02 K
ポンプ最大流量(吐出)22 L/分(吸引)16 L/分
ポンプ最大圧力(吐出)0.7 bar(吸引)0.4 bar
ヒーター容量1.0 kW
冷却能力300 W @ 20℃
寸法W: 225 × D: 370 × H: 429 mm
バス開口部寸法W:178 × D: 80 × H: 120 mm
バス容量2.75 L
配管接続口径M16 × 1.0
電源仕様100 V -50/60 Hz
価格¥1,050,000
【オプション】
・E-Grade Exclusive [型番:9495] ¥120,000
・Pt100 外部温度センサー [型番:6138] ¥80,000

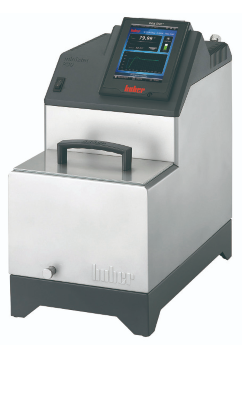

ministat 230 クーリングサーキュレーター

温度範囲-40℃ ~ 200℃
温度精度±0.02 K
ポンプ最大流量(吐出)22 L/分(吸引)16 L/分
ポンプ最大圧力(吐出)0.7 bar(吸引)0.4 bar
ヒーター容量2.0 kW
冷却能力420 W @ 20℃
寸法W: 225 × D: 485 × H: 476 mm
バス開口部寸法W: 170 × D: 85 × H: 135 mm
バス容量3.2 L
配管接続口径M16 × 1.0
電源仕様208 V ~ 240 V -50/60 Hz
価格¥1,190,000
【オプション】
・E-Grade Exclusive [型番:9495] ¥120,000
・Pt100 外部温度センサー [型番:6138] ¥80,000

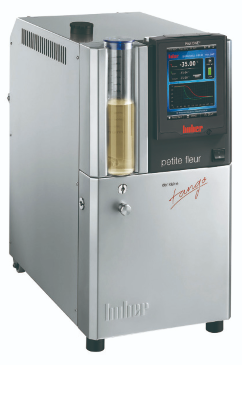

Unistat Tango Petite Fleur 高性能自動温度制御器

温度範囲-40℃ ~ 200℃
温度精度±0.01 K
ポンプ最大流量25 L/分
ポンプ最大圧力0.9 bar
ヒーター容量1.5 kW
冷却能力480 W @ 20℃
寸法W: 260 x D: 450 x H: 504 mm
装置内熱媒体量1.5 L
膨張タンク容量2.0 L
配管接続口径M16 x 1.0
電源仕様115 V -60 Hz(15 A)
230 V -50/60 Hz(10 A)
価格¥2,110,000(220 V ~ 240 V-50/60 Hz)
¥2,200,000(208 V -60 Hz)
※E-Grade Professional 標準装備

【オプション】
・E-Grade Explorer [型番:10495] ¥350,000
・Pt100 外部温度センサー [型番:6138] ¥80,000
・流量計測システム※1 [型番:10647] ¥1,340,000
※1 構成:流量計、通信ケーブル、インターフェース

ガラス反応装置

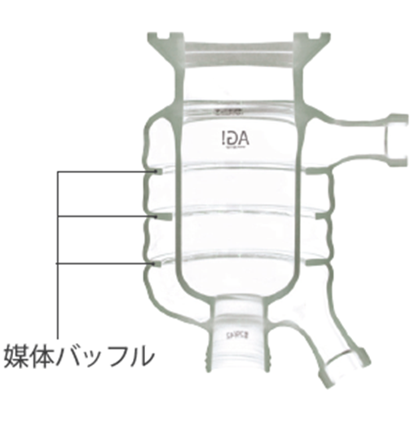

恒温槽の能力を最大限に引き出す媒体バッフル

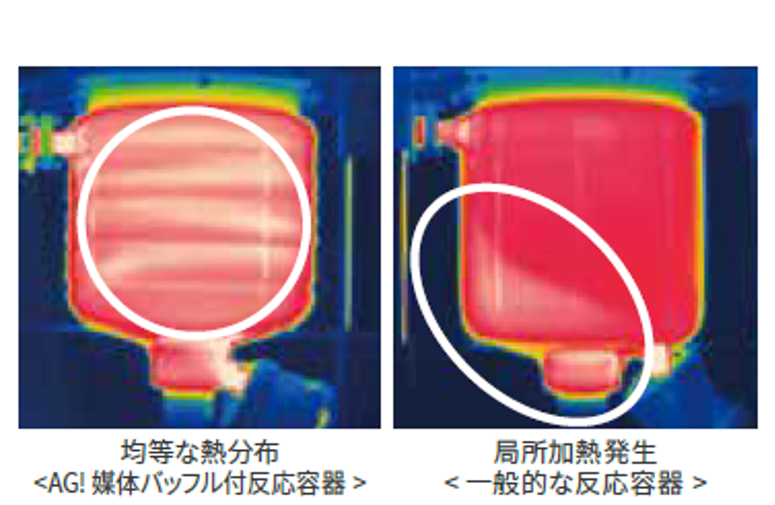

AG!のガラス製媒体バッフルは媒体のショートパスを防ぎ、ジャケット内の熱分布を均等にします。
熱交換率が高まり、より早く、より正確な温度コントロールを実現します。

AG!の反応容器

価格・仕様

容器容量二重管式反応装置三重管式反応装置
300 mL¥1,037,900
[型式:RU-300DWRB-BL]
¥1,329,900
[型式:RU-300TWRB-BL]
500 mL¥1,045,900
[型式:RU-500DWRB-BL]
¥1,377,900
[型式:RU-500TWRB-BL]
1 L¥1,081,900
[型式:RU-1000DWRB-BL]
¥1,473,900
[型式:RU-1000TWRB-BL]
2 L¥1,126,700
[型式:RU-2000DWRB-BL]
¥1,613,100
[型式:RU-2000TWRB-BL]
3 L¥1,303,000
[型式:RU-3000DWRB-BL]
¥1,896,600
[型式:RU-3000TWRB-BL]
5 L¥1,545,000
[型式:RU-5000DWRB-BL]
¥2,283,000
[型式:RU-5000TWRB-BL]

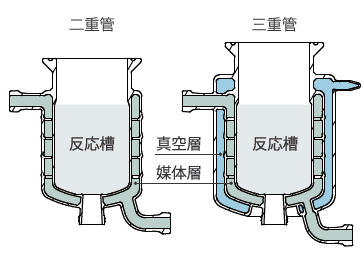

  • 三重管は、真空層が媒体槽の熱ロスを抑制することで熱交換率を高め、恒温槽の能力を最大限に引き出します。

媒体バッフル付の価格です。
※容器容量 300 mL ~ 2 L は口径DN100です。
※容器容量 3 L ~ 5 L は口径DN150 です。
ブルーラベル反応装置





反応槽許容使用圧力Full Vacuum※2~ 常圧
熱媒体許容最大供給圧力+0.05 MPa (+0.5 bar G)
許容温度-90 ℃ ~ +230 ℃
Δ T110 ℃(二重管式)、60 ℃(三重管式)
接液部材質ホウケイ酸ガラス / PTFE / PEEK
本体サイズW: 380 × D: 380 × H: 1,206 mm
容量反応槽300 mL500 mL1 L2 L3 L5 L
ジャケット0.38 L0.53 L0.75 L1.01 L1.26 L1.85 L
※2 真空ポンプの到達真空度を保証するものではありません。

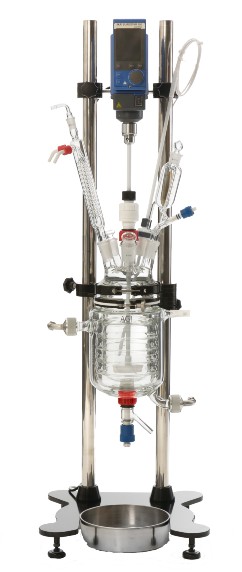

構成

No.部品No.部品
1反応容器、
DN100(300 mL ~ 2 L)、
DN150(3 L、5 L)
10O リング、FKM
2ジムロート冷却器、
TS 24/40、TS15/25
11撹拌羽根、シャフト径:Φ10 mm
3六ッ口カバー
DN100(300 mL ~ 2 L)、
DN 150(3 L、5 L)、
(SQG 29/42 x1、TS24/40 x4、TS29/42 x1)
12温度センサー、
Φ8 mm、L:660 mm
4平栓、TS24/4013温度計ホルダー、PTFE、
TS24/40、穴径:Φ8 mm
5平栓、TS29/4214ワンタッチクランプ、
DN100(300 mL ~ 2 L)、
DN150(3 L、5 L)
6排気管曲管、RS15/251515A 媒体アダプターユニット、
接続口:M16
7ラボフラッシュ弁、 SQG29/4216モーター固定サポートユニット
8ニードルバルブ付平衡形滴下ロート、TS24/4017ラボ架台ベースユニット
9撹拌シール、SQG 29/42、
穴径:Φ10 mm
18首振りクランプユニット
※撹拌機、熱媒ホース、熱媒体は含みません。

各製品の価格・仕様について

各製品の価格は2022年6月時点のものです。
掲載商品の仕様・価格・デザイン等は予告なく変更する場合があります。

オプション

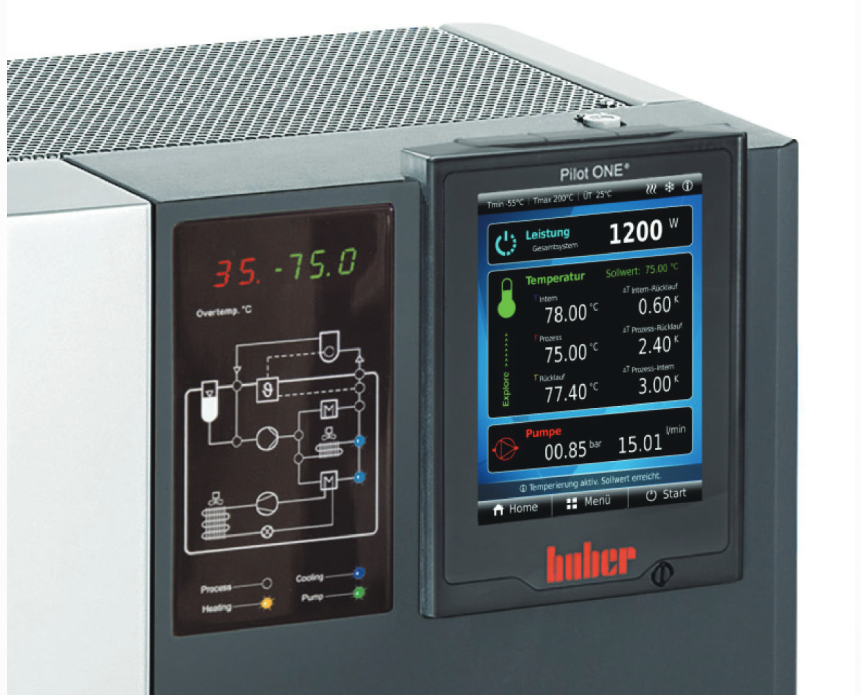

予測反応熱をリアルタイム表示「E-Grade Explorer」

Unistat、Grande Fleur に内蔵されたE-Grade Professional をアップグレードし、オプションの流量計と Pt100 外部温度センサーを付けると、反応容器内で発生している発熱反応や吸熱反応に対して冷却または過熱している仕事量(W)がリアルタイムで表示されます。

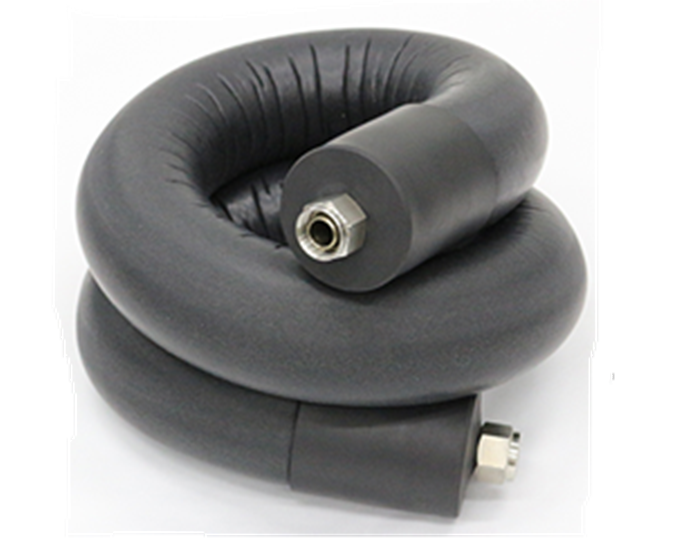

柔らかさと断熱性を両立し、恒温槽対応「熱媒ホース」

IHSFシリーズの熱媒ホースは柔らかさと断熱性を両立、省スペース化を可能とします。
また、温度範囲の広い循環恒温槽に対応し、これ一本で高温実験から低温実験まで様々な実験に対応することができます。
(使用温度-90 ~ +250℃)

熱媒ホース

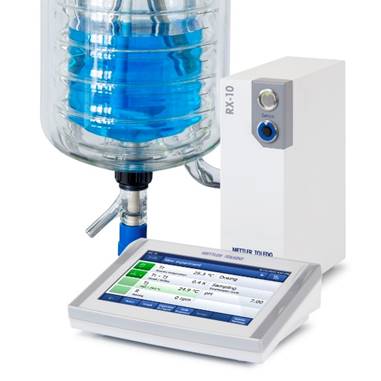

反応装置の自動化を実現「RX-10」

反応実験に必要な付帯機器をRX-10のタッチスクリーンから簡単に操作できます。
循環恒温槽や撹拌モーター、センサーなどのサードパーティアクセサリをすばやく、特別な設定なしで接続することが可能です。
また、各種実験条件を再現性高く提供することで、収率や不純物の制御、製品品質などを向上させることができます。
接続された機器の運転情報はすべて自動的にタッチスクリーンに集約され、データの損失がなく、USBでのデータ取出しが行えます。

自動反応装置 with Mettler Toledo “RX-10”
