ガラス製装置

佐竹マルチミクス × 旭製作所 反応装置 with ミキシングトルクメーター

撹拌データの採取や反応・混合中の物性変化の測定を実機と同条件で!



『より生産状況を忠実に再現したい』
『より多くのパラメータを収集したい』
『汎用性を持たせて、複数の研究分野で使える装置が欲しい』

このような声に応えるべく、高精度な撹拌トルク測定を実現させたSATAKEミキシングトルクメーター ST-3000ⅡAG!ガラス製反応装置がタッグを組みました。





AG!の反応装置

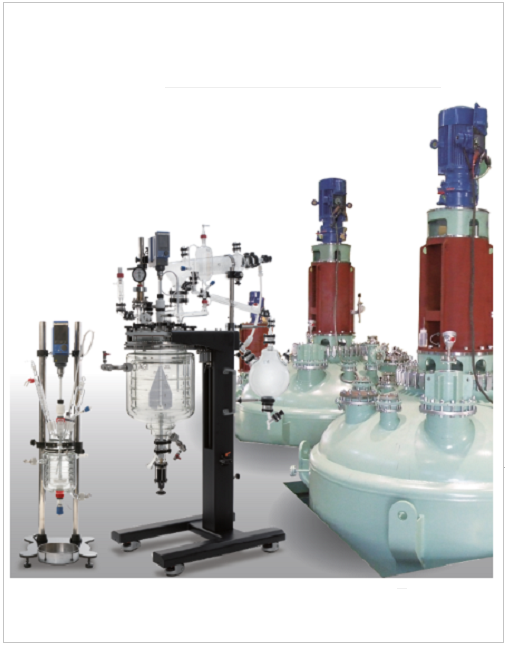

スケールアップを前提に設計された反応容器

AG!の反応容器はスケールアップを前提として設計しています。そのため、反応槽の縦横比や底面の形状など、GL反応釜の相似形となっています。
また、温度コントロールを行う恒温槽の能力を最大限に引き出すために、熱媒が入る媒体槽の容量をできるだけ少なくするよう設計しています。

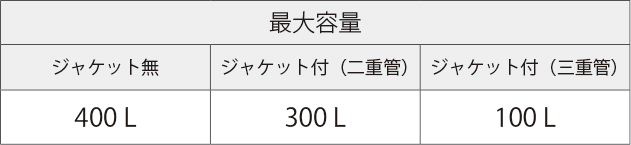

ガラス容器でも最大160 Lまでのスケールアップ対応が可能

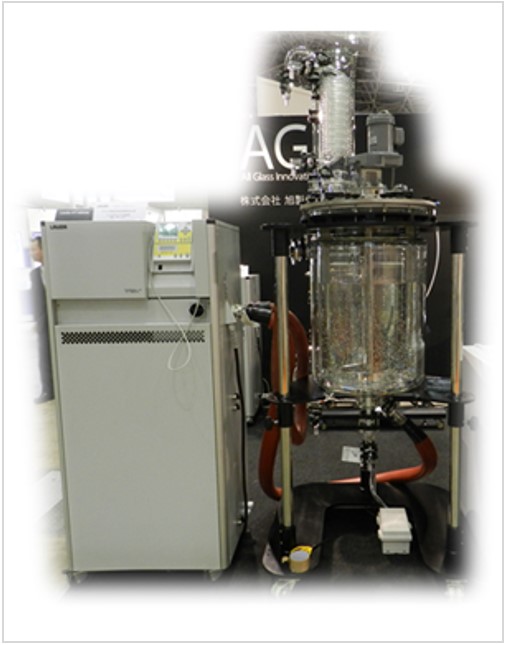

SATAKEの撹拌機とAG!ガラス製反応装置の組み合わせで、最大160 Lまで製作可能です。
もちろん、トルクメーターで得た情報をもとにしたスケールアップ装置も対応します。

様々な形状の反応容器も製作可能

10%鏡板形状だけではなく、シリンドリカル・半円形状などご要望に合わせた反応釜の製作も可能です。
また、幅広い温度範囲・高い精度の温度制御が可能な三重管式媒体バッフル付反応容器もご用意しています。

AG!の反応容器

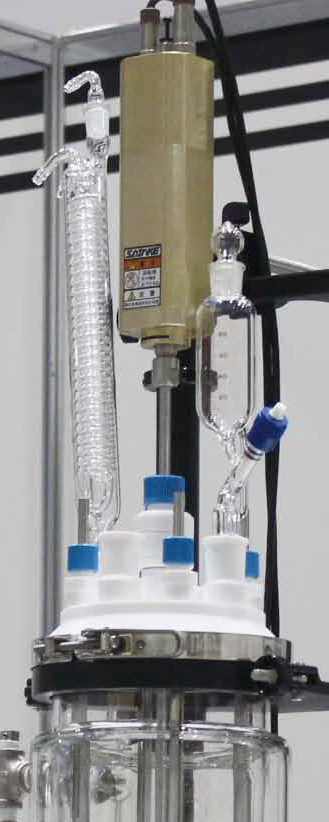

SATAKEの撹拌機

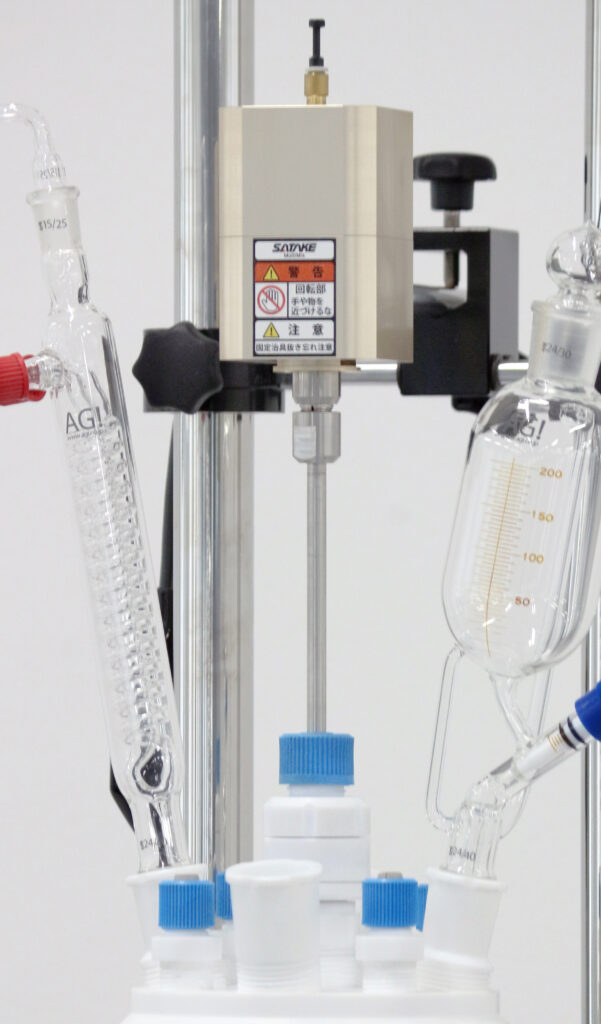

ミキシングトルクメーター ST-3000Ⅱ

  • 最大トルク 0.32 N・m で、低粘度撹拌から中・高粘度撹拌にも対応。

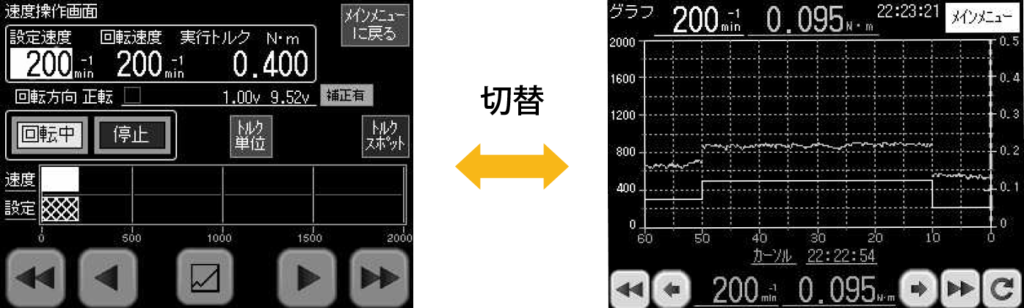

  • 液晶タッチパネル方式での対話型簡単操作で、回転速度・トルクともにデジタル表示。
  • マニュアル運転をおこなう際、事前にターゲット回転速度(目標回転速度)が表示されるため、撹拌開始時(起動時)からのダイレクト運転が可能。
  • スタンドアローンで用いることを考慮し、タッチパネル上では安定したトルク(5秒平均)が表示。
  • アナログ出力用BNC端子を備えているため、お手持ちのデータロガー・PCに入力することができ、急激な変化を伴う計測や経時的なトルク解析が簡単。
  • 回転角度のフィードバック制御(360°  1/1000パルス)により、負荷変動に対する回転速度の変動無し。
  • 過酷な軸設計が要求される撹拌機用として設計され、測定精度と相反する機械的な丈夫さ(ラジアル反力、スラスト力、ショックロード、振動等)も考慮。
  • トルク計測部に過大なトルクが作用しても故障が起こらない安全機構を装備。
  • エアーバージ口から加圧エアーを導入することにより、本体への腐食性ガスなどの侵入を防止。
  • 新校正方式により、高精度なトルク計測を実現。
  • ミキシングシャフトの着脱部には、イナーシャーの影響を低減するコンパクトなSUS304製のコレットチャックを専用開発。
  • 本体・コントロールボックスともに、持ち運び容易な軽量・コンパクト設計。

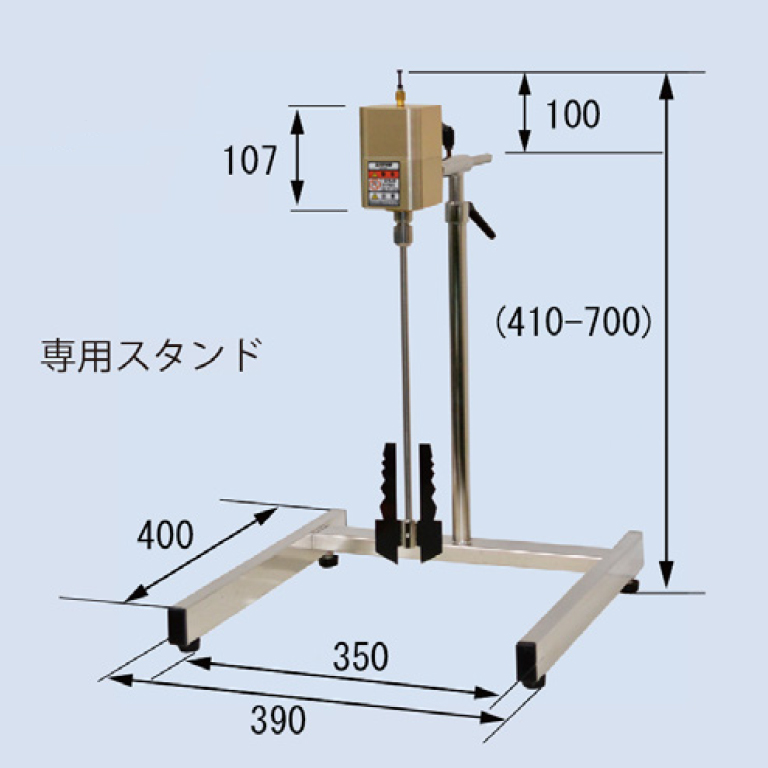

  • 錆や腐食に強いSUS304製の専用スタンドが標準で付属。

高性能撹拌翼スーパーミックス®シリーズ

HR100

直接的な折り曲げプレス加工が可能な単純形状でありながら、吐出性能に優れた省エネタイプの低剪断形撹拌翼です。
液 – 液混合、つぶれやすく重くない粒子の均一懸濁に適しています。

HS100

従来型タービンと比較して液流動化作用が向上し、また高いガス吸収性能(KLa)が得られます。
気 – 液、気 – 個 – 液系の撹拌目的に最適です。

HS604

槽内における分散均一性能に優れ、固 – 液系撹拌及びスラリー撹拌に適しています。
また、槽底部に近接して設置されることから液面変動に強く、抜き出しにおける粒子の均一性に優れた特性を発揮します。

MR205

二重翼形状により高粘度液体でも半径方向に強力な吐出流が得られます。
中 ~ 高粘性流体の混合や比重差や粘度差のある液体の混合、高濃度スラリーの懸濁などにも適しています。

仕様

検出器(本体)

駆動モーターACサーボモータ・出力 50 W
シャフト径Φ8 mm
トルク検出範囲0 ~ ±0.32 N・m (瞬間最大±0.64 N・m)
回転数検出範囲オプチカルエンコーダー方式 (分解能10000 P/R)
0 ~ ±1500 min-1 CW/CCW
総合検出精度±2.0 %F.S以内
外形寸法60 × 245 (L) mm
質量約2.0 kg

※防爆構造ではありません

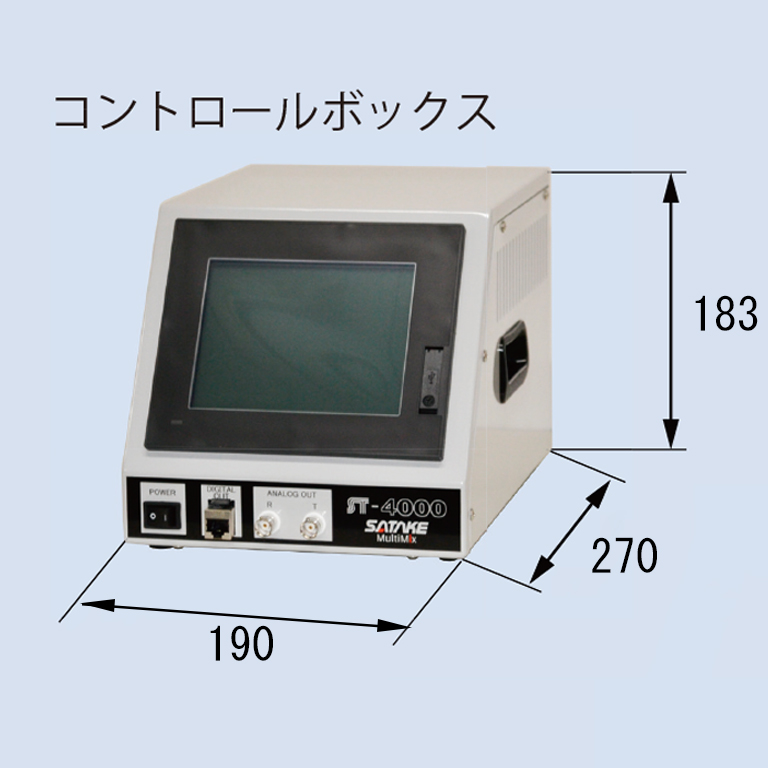

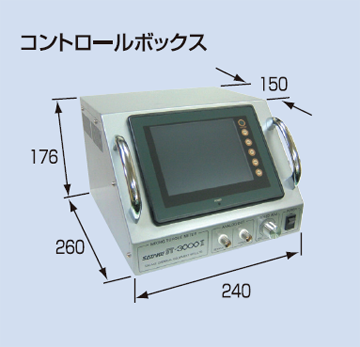

表示器(コントロールボックス)

回転数制御電気角フィードバック制御
回転数表示タッチパネル ディジタル表示
ターゲット回転数表示
実行回転数表示 方向表示
トルク表示タッチパネル ディジタル表示
単位換算表示 極性表示
調性機能自動負荷トルクカーブ調整
スポット無負荷トルク調整
アナログ出力 0 ~ 10 V
データ出力アナログ出力 (回転数、トルク共 0 ~ 10 V)
ディジタル出力 (RS-232C / 専用通信ソフト)
データ入力回転速度指令 (ディジタル入力)
保護装置過電流・過電圧・過負荷保護
電源AC 100 V ±10% 50/60 Hz
温湿度範囲0 ~ 40℃・0 ~ 85 %RH (無結露)
外形寸法240(W) × 260(D) × 176(H) mm
質量約4.9 kg

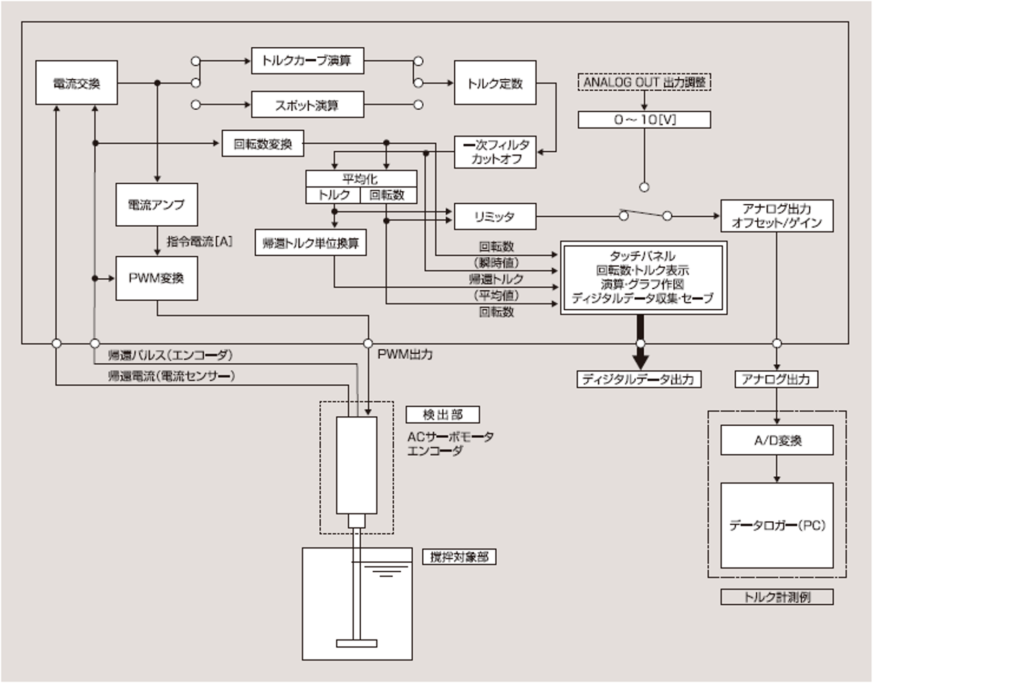

ブロック図(本体・コントロールボックス)

梱包品

・本体(1台)
・コントロールボックス(1台)
・本体-コントロールボックス間通信ケーブル(3 m、2本・片側1口)
・本体電源コード(3 m、1本)
・電源プラグアダプター(1個)
・インペラ SUS304製
・ミキシングシャフト SUS304製 Φ8 mm × 350 mm(1本)
・本体固定シャフト M10ナット付 SUS304製(1本)
・ミキシングシャフト固定治具(1個)
・丸型アイベル水平器(1個)
・片口スパナ(1本)
・六角レンチ(1本)

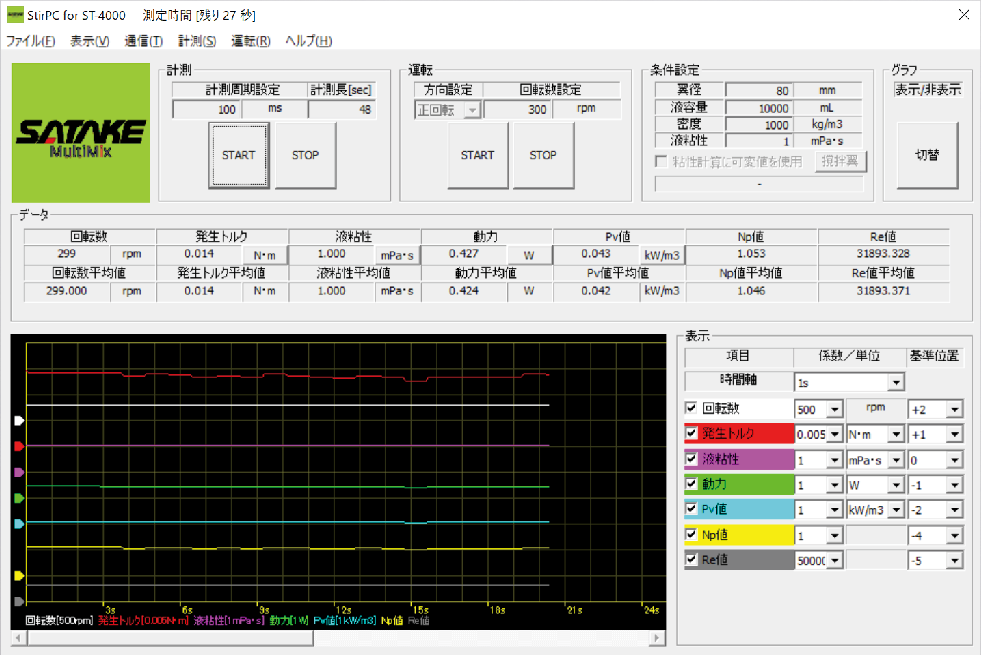

・専用ソフトウェア StirPC for ST-3000Ⅱ(CD-ROM1枚)
・専用通信ケーブル(D-sub9ピン、3 m、1本)
・インストールマニュアル
・取扱説明書兼保証書(1部)







ご希望の仕様に合わせてカスタマイズ可能です。
お客様のイメージを形にするため、お客様と一緒に考え、最適なご提案をいたします。

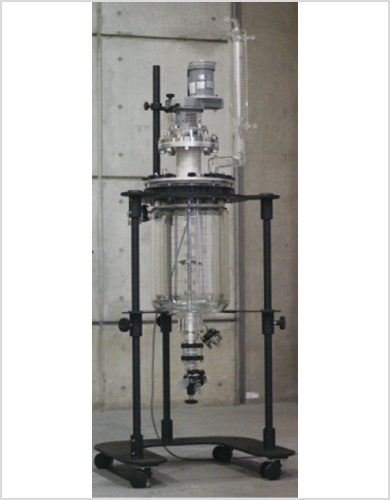

  • 30 L反応容器とSATAKE撹拌機の
    組み合わせ例

このような用途に

  • PCで回転速度やトルク、撹拌動力、Np値などの算出
  • 撹拌の基礎的データ(動力値、Np値)の採取
  • 最適撹拌条件の検索、スケールアップの検討
  • 反応、混合中などの物性変化の測定
  • スラリー液、混合物の物性と品質の管理 など
