ガラス製装置

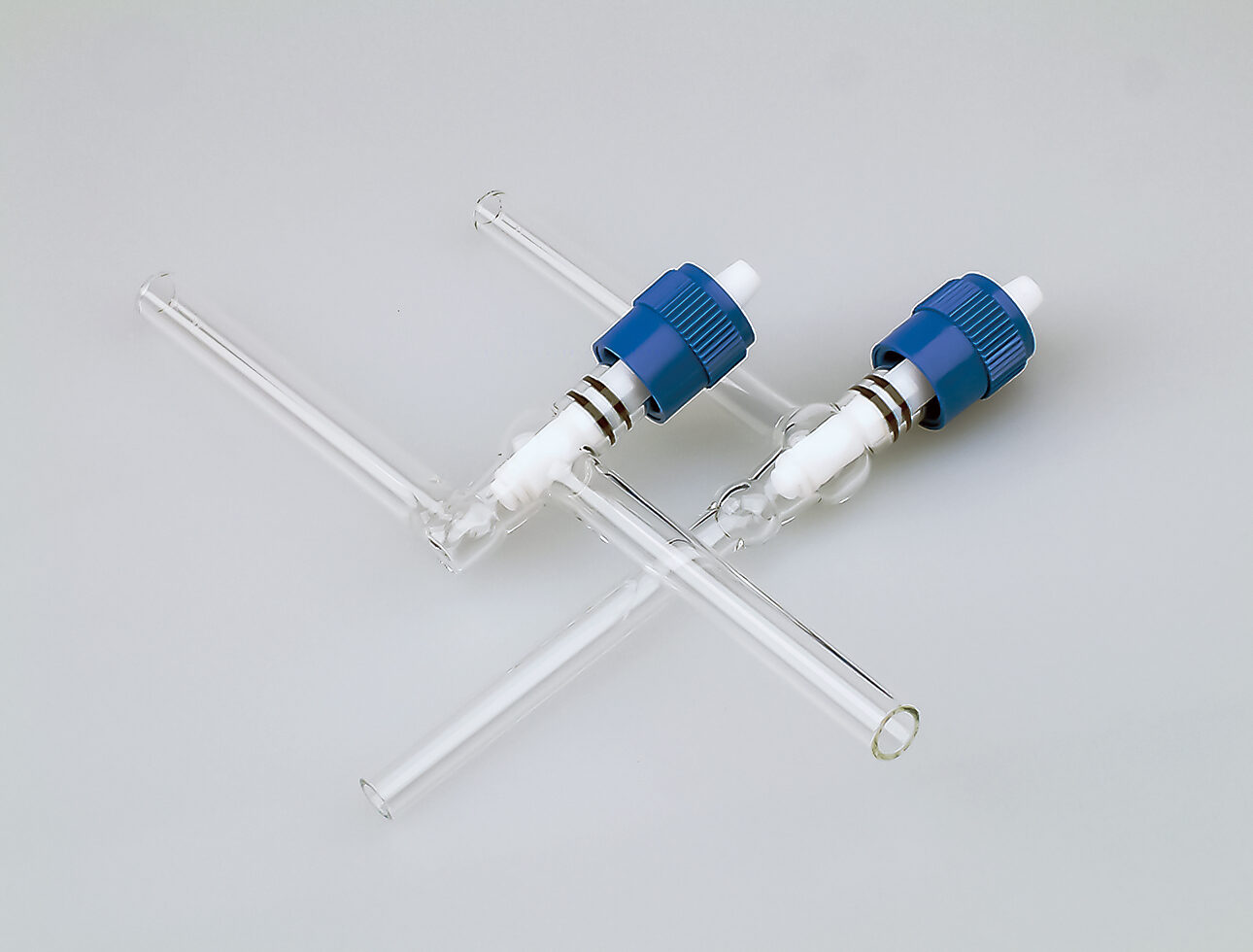

高真空グリースレスバルブ

真空グリース不要!
耐薬品性に優れた高真空バルブ

耐薬品性に優れたホウケイ酸ガラスとPTFE製の高精度なバルブです。
真空グリースを使わないため、コンタミが気になる実験におすすめです。

特徴

耐薬品性に優れた材質を採用

接液部材質:ホウケイ酸ガラス-1、PTFE、FFKM(Oリング)

メンテナンスが容易

部品の互換性があり、簡単に取り替えられます。

スムーズなバルブ操作

ネジ部の精度が高く、軽いタッチでバルブの開閉ができます。

高真空下での使用が可能

圧縮に強いホウケイ酸ガラスを採用し、シール面の真円度・表面精度が良いため、高真空でご使用いただけます。

仕様・価格

Y型(ストレートタイプ)

コード No.型式OD × ID
(mm)
価格
標準溝付(-G) ※
2224-8YGTV-8YΦ8 × Φ5¥9,600¥12,000
2224-10YGTV-10YΦ10 × Φ7¥10,300¥13,000
2224-12YGTV-12YΦ12 × Φ9¥11,000¥13,700
2224-15YGTV-15YΦ15 × Φ11¥13,200―
2224-19YGTV-19YΦ19 × Φ14¥28,800¥32,600
2224-24YGTV-24YΦ24 × Φ19¥31,200―

※「溝付(-G)」はフィッティング(管継手)の抜け防止対応品です。溝付仕様の場合はコードNo.末尾に-Gがつきます(例:2224-8Y-G)。
詳しくは、後述の「オプション:溝付加工
」をご参照ください。

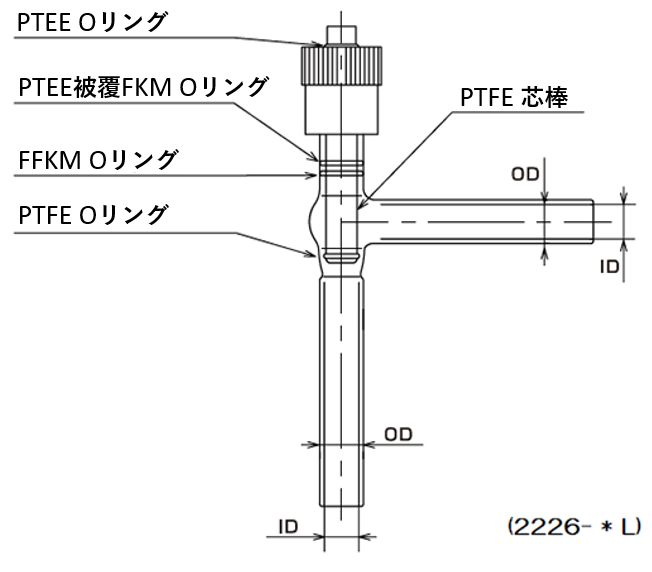

L型(アングルタイプ)

コード No.型式OD × ID
(mm)
価格
標準溝付(-G) ※
2226-8LGTV-8LΦ8 × Φ5¥9,600¥12,000
2226-10LGTV-10LΦ10 × Φ7¥10,300¥13,000
2226-12LGTV-12LΦ12 × Φ9¥11,000¥13,700
2226-15LGTV-15LΦ15 × Φ11¥13,200―
2226-19LGTV-19LΦ19 × Φ14¥28,800¥32,600
2226-24LGTV-24LΦ24 × Φ19¥31,200―

※「溝付(-G)」はフィッティング(管継手)の抜け防止対応品です。溝付仕様の場合はコードNo.末尾に-Gがつきます(例:2224-8Y-G)。
詳しくは、後述の「オプション:溝付加工」をご参照ください。

芯棒セット

コード No.型式備考価格
2224-14SGTV-14SGTV-8、10、12、15用¥4,800
2224-19SGTV-19S GTV-19、24用¥14,400

セット内容:PTFE芯棒、FFKM Oリング、PTFE被覆FKM Oリング、PTFE Oリング × 2、ハンドル

※高真空グリースレスバルブ(芯棒材質:PTFE)Y型・L型の両方に適合します。
※各パーツの個別販売および修理は行っていません。

オプション:溝付加工(フィッティング抜け防止用)

微加圧条件での使用時にフィッティング(管継手)が脱落しないよう、ガラス管の先端に切り溝を施しています。

※コードNo.は末尾に-Gがつきます(例:2226-8L-G)。
※フィッティングは別売りです。ご入用の際は別途お問合せください。



ご使用に関する注意点

正しく安全にご使用いただき、かつトラブルを未然に防ぐため、以下の点にご注意ください。

  • 使用前に点検し、ガラス部にキズ・カケがある物は使用しないでください。
  • 製品の使用目的に沿った方法でご使用ください。
  • 製品を落としたり、衝撃や曲げの力を与えないでください。
  • 局部に力や熱を加えないでください。
  • ガラスの破損によって、内容液を浴びて火傷をしたり、ガラス片・破断面により負傷したりしないように、対策をお取りください。
  • バルブを締めすぎないで下さい。まれにガラスが破損する可能性があります。
  • Oリングにキズがある場合や膨張が見受けられた場合は、Oリング(芯棒セット)を交換してください。
  • Oリングがめくれている(Oリング溝からはみ出ている)場合は、無理にバルブを動かさず、メンテナンスに出してください。

※ご使用の際は以下の図を参考にして、締め過ぎないようご注意ください。

詳しい注意事項はこちらをダウンロードください。

グリースレスバルブの使用方法
