製品紹介

オールダーショウ ジャケットタイプ メッキ無

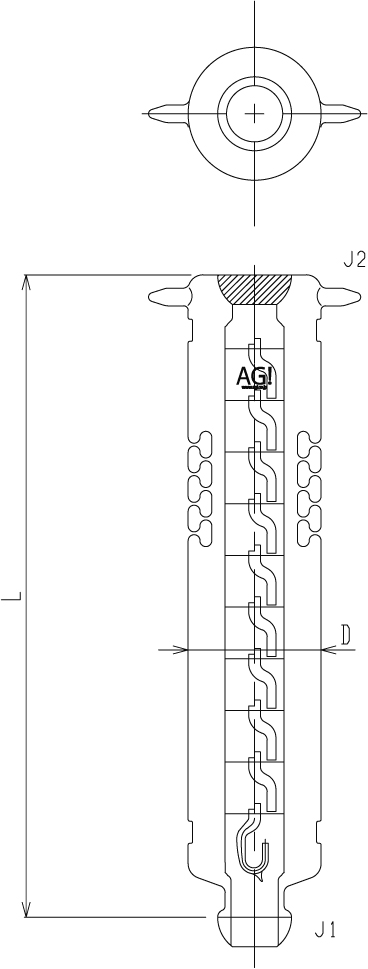

商品コード DN 管内径 管外径 段間隔 開孔比 棚段数 D L J1, J2 価格 入数 出荷予定日
3504-25/5-B 25 Φ26.4 Φ30 25 7.5% 5段 Φ70 210 35/15(35/25) 374,400 1個 42日 見積依頼
3504-25/10-B 25 Φ26.4 Φ30 25 7.5% 10段 Φ70 335 35/15(35/25) 518,400 1個 42日 見積依頼
3504-25/15-B 25 Φ26.4 Φ30 25 7.5% 15段 Φ70 460 35/15(35/25) 748,800 1個 42日 見積依頼
3504-25/20-B 25 Φ26.4 Φ30 25 7.5% 20段 Φ70 585 35/15(35/25) 950,400 1個 42日 見積依頼
3504-25/30-B 25 Φ26.4 Φ30 25 7.5% 30段 Φ70 835 35/15(35/25) 1,324,800 1個 42日 見積依頼
3504-32/5-B 32 Φ34 Φ38 30 5.2% 5段 Φ90 240 50/30 403,200 1個 42日 見積依頼
3504-32/10-B 32 Φ34 Φ38 30 5.2% 10段 Φ90 390 50/30 604,800 1個 42日 見積依頼
3504-32/15-B 32 Φ34 Φ38 30 5.2% 15段 Φ90 540 50/30 835,200 1個 42日 見積依頼
3504-32/20-B 32 Φ34 Φ38 30 5.2% 20段 Φ90 690 50/30 1,065,600 1個 42日 見積依頼
3504-32/30-B 32 Φ34 Φ38 30 5.2% 30段 Φ90 990 50/30 1,497,600 1個 42日 見積依頼
3504-35/5-B 35 Φ36 Φ40 35 5.2% 5段 Φ90 260 50/30 432,000 1個 42日 見積依頼
3504-35/10-B 35 Φ36 Φ40 35 5.2% 10段 Φ90 435 50/30 633,600 1個 42日 見積依頼
3504-35/15-B 35 Φ36 Φ40 35 5.2% 15段 Φ90 610 50/30 892,800 1個 42日 見積依頼
3504-35/20-B 35 Φ36 Φ40 35 5.2% 20段 Φ90 785 50/30 1,094,400 1個 42日 見積依頼
3504-35/30-B 35 Φ36 Φ40 35 5.2% 30段 Φ90 1135 50/30 1,612,800 1個 42日 見積依頼
3504-40/5-B 40 Φ41 Φ45 35 4.9% 5段 Φ95 260 50/30 460,800 1個 42日 見積依頼
3504-40/10-B 40 Φ41 Φ45 35 4.9% 10段 Φ95 435 50/30 691,200 1個 42日 見積依頼
3504-40/15-B 40 Φ41 Φ45 35 4.9% 15段 Φ95 610 50/30 979,200 1個 42日 見積依頼
3504-40/20-B 40 Φ41 Φ45 35 4.9% 20段 Φ95 785 50/30 1,238,400 1個 42日 見積依頼
3504-40/30-B 40 Φ41 Φ45 35 4.9% 30段 Φ95 1135 50/30 1,814,400 1個 42日 見積依頼
3504-50/5-B 50 Φ50.2 Φ55 45 5.8% 5段 Φ110 340 70/50 518,400 1個 42日 見積依頼
3504-50/10-B 50 Φ50.2 Φ55 45 5.8% 10段 Φ110 565 70/50 748,800 1個 42日 見積依頼
3504-50/15-B 50 Φ50.2 Φ55 45 5.8% 15段 Φ110 790 70/50 1,065,600 1個 42日 見積依頼
3504-50/20-B 50 Φ50.2 Φ55 45 5.8% 20段 Φ110 1015 70/50 1,411,200 1個 42日 見積依頼
3504-50/30-B 50 Φ50.2 Φ55 45 5.8% 30段 Φ110 1465 70/50 2,016,000 1個 42日 見積依頼

・ジャケットタイプのため、ボールジョイントの内径が通常規格より少し小さくなります。
・上部テーパージョイントも製作可能です(写真は上部テーパージョイントへの変更例です)。
・DN(呼径)は、Φ80、Φ100、Φ150、Φ200仕様もご用意しています。
・温度計挿入口等も製作可能です。
・本製品の理論段数は段効率を加味し、おおよそ棚段数の7割(棚段数10段の場合、理論段数約7段)になります。物性、運転条件及び口径によって異なりますので、詳しくはお問い合わせください。
・弊社のオールダーショウは溶媒用で設計されています。水系で小口径の場合はフラッティングを起こしやすいので、お薦めできません。見積時にお問い合わせ下さい。
・多孔板には小さな穴が開いていますので、蒸留後固形物(析出)が発生するものや樹脂系をご利用の際はお問い合わせください。

ガラス製オールダーショウのメリット
・充填塔と比べると、精留効果が高く、塔の高さを低く設計できます。
・段効率の計算が簡単です。
・ホールドアップ量が少なく、安定化までの時間が短く済みます。
・組み合わせを変えることにより、必要に応じた段数を組むことが容易です。
・ガラス製のため、分留状態などの観察・確認が容易です。

※規格変更により、上記の規格は最新の規格と異なる場合があります。
※上記の出荷予定日は目安となりますので、詳細は個別にお知らせする確定納期をご確認ください。
